1. Elementbaum für Omniflo
-
Bogen
- rechts
- links
-
Weichen einfach
- rechts
- 45°
- 90°
- parallel
- links
- 45°
- 90°
- parallel
- rechts
-
Weichen zweifach
- 45°
- 90°
- parallel
-
Dreifachweiche
-
Vierfachweiche
1.2 Elemente
1.2.1 Bögen

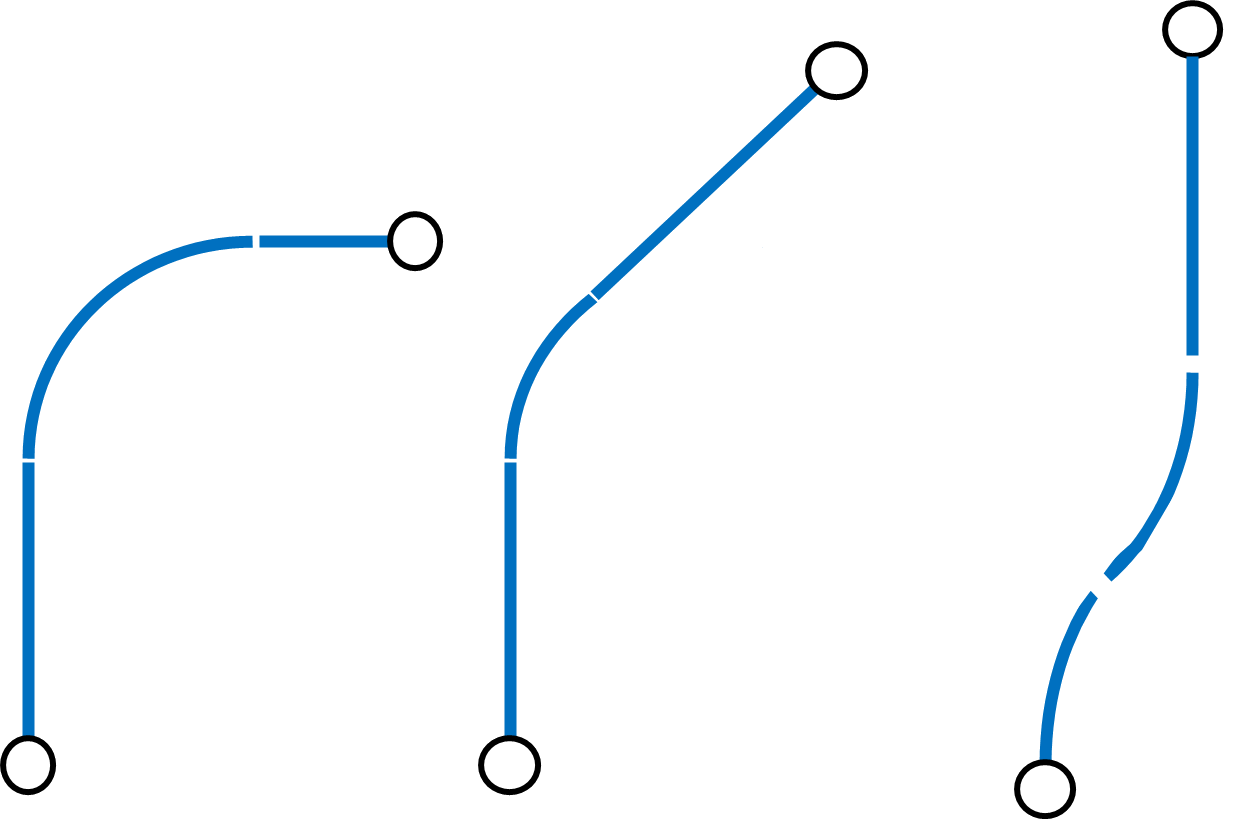

Bogen nach rechts:
Anschlusswinkel:
90°, 67.5, 45°, 22.5°, 0°
| Art. Nr. | Abmessungen |
|---|---|
| 821104021 | R 400/45° – 400/670 |
| 821104024 | R 400/67,5° – 339/508 |
| 821104022 | R 400/90° – 500/500 |
| 821104030 | R 500/90° – 550/550 |
| 821104025 | R 550/22,5° – 84/522 |
| 821104026 | R 550/45° – 232/610 |
| 821104037 | R 550/45° – 205/337 |
| 821104029 | R 550/45° 191/552 |
| 821104027 | R 550/67,5° – 488/778 |
| 821104028 | R 550/67,5° – 420/582 |
| 821104065 | R 550/67,5° – 498/758 |
| 821104066 | R 550/90° – 900/605 |
| 821104031 | R 630/45° – 300/866 |
| 821104033 | R 630/90° – 800/800 |
| 821104035 | R 630/90° – 850/870 |
| 821104041 | R 630/90° – 850/690 |
| 821104034 | R 630/90° – 850/890 |
| 821104043 | R 630/180° – 1300/800 |

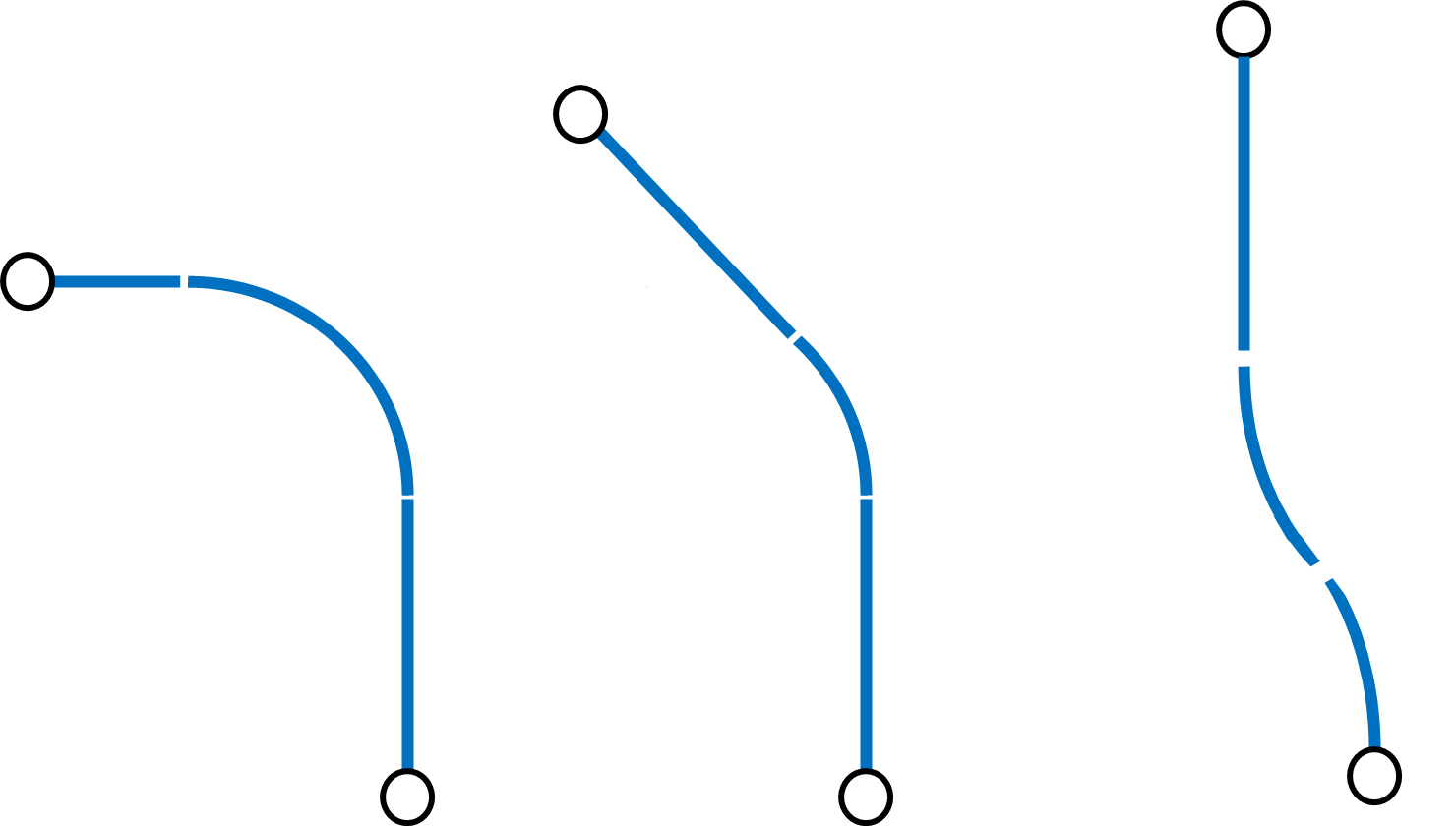

nach Links
Anschlusswinkel:
90°, 67.5, 45°, 22.5°, 0°
1.2.2 Weichen

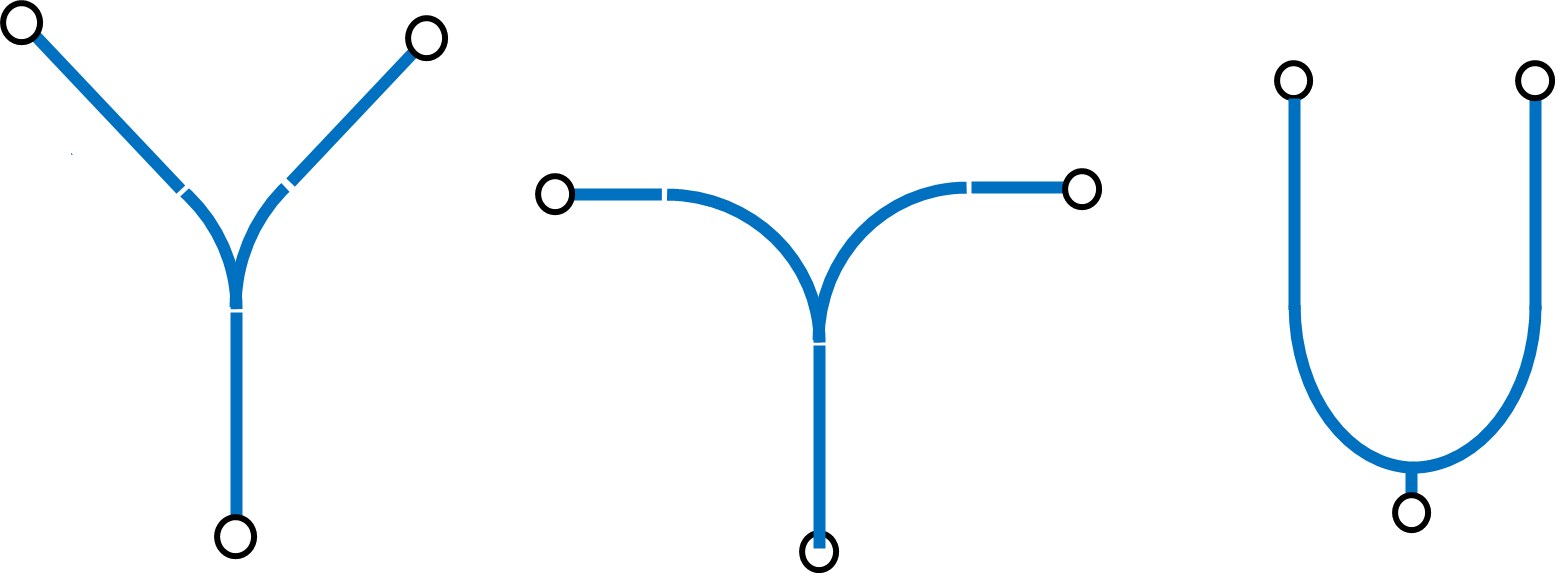

zweifach:
| Artikel-Nr. | Bezeichnung |
|---|---|
| 834372001 | WEICHE S 45°-L-350/700, KPL. MIT M |
| 834372002 | WEICHE S 45°-L-350/700, KPL. MIT P |
| 834372004 | WEICHE S 45°-R-350/700, KPL. MIT M |
| 834372005 | WEICHE S 45°-R-350/700, KPL. MIT P |
| 834372007 | WEICHE S 45°-L-400/750, KPL. MIT M |
| 834372008 | WEICHE S 45°-L-400/750, KPL. MIT P |
| 834372010 | WEICHE S 45°-R-400/750, KPL. MIT M |
| 834372011 | WEICHE S 45°-R-400/750, KPL. MIT P |
| 834372021 | WEICHE S 90°-L-500/600, KPL. MIT M |
| 834372022 | WEICHE S 90°-L-500/600, KPL. MIT P |
| 834372024 | WEICHE S 90°-R-500/600, KPL. MIT M |
| 834372025 | WEICHE S 90°-R-500/600, KPL. MIT P |
| 834372027 | WEICHE S 90°-L-700/700, KPL. MIT M |
| 834372028 | WEICHE S 90°-L-700/700, KPL. MIT P |
| 834372030 | WEICHE S 90°-R-700/700, KPL. MIT M |
| 834372031 | WEICHE S 90°-R-700/700, KPL. MIT P |
| 834372047 | WEICHE S PARALLEL-L-200/750, KPL. MIT M |
| 834372048 | WEICHE S PARALLEL-L-200/750, KPL. MIT P |
| 834372050 | WEICHE S PARALLEL-R-200/750, KPL. MIT M |
| 834372051 | WEICHE S PARALLEL-R-200/750, KPL. MIT P |

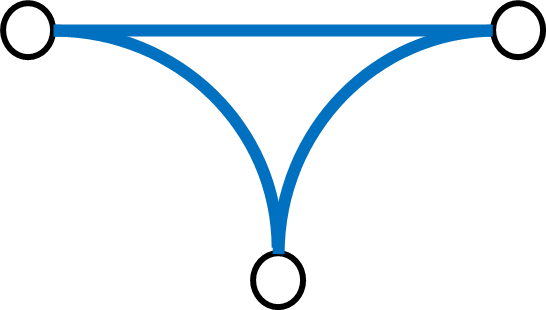

dreifach:

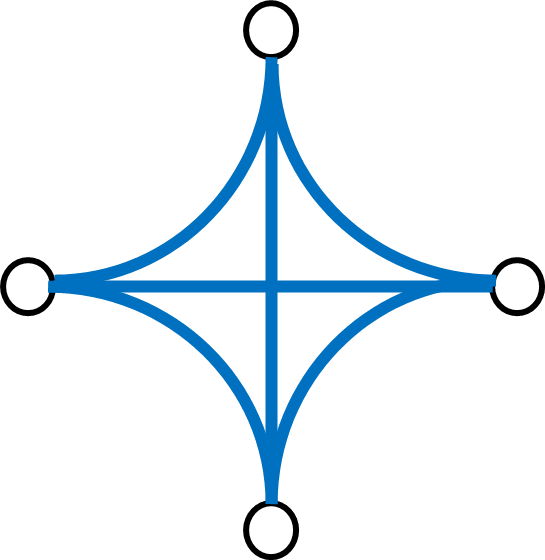

vierfach:
