Spezifikationsdokument Migrationstool

Treeview

Beim Doppelklick auf eine bereits migrierte Teilenummer dürfen die Formularfelder nicht befüllt werden.

Formularfelder

Allgemeine Hinweise:

Für jedes der nachfolgend aufgelisteten Feldnamen (z.B. "Teilenummer") soll ein Label-Widget in der 1. Spalte "Feld" der GUI erstellt werden. Labeltext ist jeweils der Feldname. Ausnahme ist das Feld "Baugruppennummer", bei dem das Label und ein Entry-Feld oberhalb des Treeviews liegen.
Die eingetragenen Feldwerte sollen in einer json-Datei gespeichert werden. Wird eine Teilenummer geöffnet/bearbeitet, für die bereits eine json-Datei exisitert, müssen die Felder mit den Werten aus dieser json-Datei befüllt werden. Nur beim erstmaligen Öffnen/Bearbeiten einer Teilenummer dürfen Felder geleert oder auf den Defaultwert umgestellt werden. Art und Umfang dieser initialen Feldanpassungen wird in den nachfolgenden Feldspezifikationen näher beschrieben.
Defaultwert bedeutet, dass beim Bearbeiten einer neuen Teilenummer, die noch keine json-Datei besitzt, ein bestimmter, voreingestellter Wert eingetragen / vorausgewählt ist
"state" beschreibt in den nachfolgenden Feldspezifikationen den Parameter "state" des tk-Widgets. Dieser Parameter definiert, in welchem Umfang ein User mit dem Widget interagieren kann
"from_siv.csv" beschreibt nachfolgend die CSV-Datei, welche die Teilestamminformationen zu einer Teilenummer enthält. Die CSV wird durch den Sivas-internen Prozess "ExcelUeb" von Hr. Jakob erzeugt (siehe auch get_sivas_teilestamm.py)

Baugruppennummer

Widgets: Entry
Typ 1: Entry
Zulässiger Datentyp: Integer
state: keiner
Position: Oberhalb des Treeviews und unterhalb des zugehörigen Labels
Typ 2: Button
Icon/Bild: Lupe

Im Feld "Baugruppennummer" wird die SIVAS-Teilenummer (die zusammen mit den Stücklistenpositionen) migriert werden soll.

Funktionsweise
Nach der Eingabe der Baugruppennummer und anschließendem Klick auf den Button mit Lupe soll die Stückliste der Teilenummer über das Sivas2json-Programm generiert und die aktuelle Version der RD_Teilenummer.csv in das data-Verzeichnis kopiert werden. Die Stücklistenstruktur der Teilenummer soll dann als Treeview abgebildet werden.

Besitzt die eingetragenen Teilenummer keine Stückliste, soll im Treeview nur diese Nummer dargestellt werden / auswählbar sein. Zur Erstellung des Treeviews kann in diesem Fall keine json-Datei des sivas2json-Programms verwendet werden, da dieses bei Teilenummern ohne Stückliste keine Dateien generieren kann und stattdessen eine Fehlermeldung ausgibt.

Migration

Spaltenname Impfdatei: Wird nicht in Impfdatei berücksichtigt

Teilenummer

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget-Typ: Entry
state: readonly

Wert: Aus Spalte "Teilenummer" in "from_siv.csv"

Teilenummern, die nicht vom Datentyp Integer sind und nicht aus 9 Zahlen bestehen, sollen im Treeview orange eingefärbt werden. Beim Doppelklick auf diese Teilenummern im Treeview darf nichts passieren

Migration

Spaltenname Impfdatei: Teilenummer

Datenbank

Pflichtfeld: Ja, immer

Spalte 3: Überschriebene Werte

Widget:
Typ: RadioButton Werte: Produktiv, Schulung Defaultwert: Produktiv

Die Werte steuern das Zielverzeichnis (Spalte "New Path" in Impfdatei), aus dem RuleDesigner die CAD-Modelle zur Datensatzerstellung einliest.

Migration

Spaltenname Impfdatei: keine eigene Spalte

Wird zur Definierung des Wertes in der Spalte "New Path" benötigt, siehe Impfdateierstellung - New Path

PDM-Kategorie

Pflichtfeld: Ja, immer

Spalte 3: Überschriebene Werte

Widget-Typ: ComboBox
Werte: Sektion "Kategorien" in Allgemein.cfg
Defaultwert: Leer -> Kategoriefestlegung kann nicht automatisch erfolgen
state: readonly

Aus ComboBox wählt User die RuleDesigner-Kategorie aus, der die Teilenummer zugeordnet werden soll.

Migration

Spaltenname Impfdatei: KategorieNE

Neuaufbau

Pflichtfeld: Nein

Widget:
Typ: CheckButton
Defaultwert: Haken nicht gesetzt

Logik, die steuert, welcher state im CheckButton gilt und welcher Wert bei state = disabled gilt:

IF PDM-Kategorie != "Einzelteil" OR "Kaufteil":
    state = disabled
    Wert = False (Haken nicht gesetzt)
ELSE:
    state = keiner

Migration

Spaltenname Impfdatei: Keine eigene Spalte

Haken in CheckButton definiert je nach Situation den Pfad zum 3D-Modell. Dies ist im Feld 3D-Modell beschrieben.

Aus Halbzeug

Pflichtfeld: Nein

Widget:
Typ: CheckButton
Defaultwert: False (Haken nicht gesetzt)

Logik, die state in CheckButton steuert und definiert, welcher Wert bei state = disabled gilt:

IF PDM-Kategorie == "Einzelteil":
    state = keiner

ELSE IF PDM-Kategorie != "Einzelteil":
    state = disabled
    Wert = False (Haken nicht gesetzt)

Migration

Spaltenname Impfdatei: HalbzeugInternAngabe

Der Feldwert (Haken gesetzt / Haken nicht gesetzt) muss vor dem Schreiben in die Spalte "HalbzeugInternAngabe" der Impfdatei gemappt werden, siehe Impfdateierstellung - Aus Halbzeug
Haken in CheckButton definiert je nach Situation den Pfad zum 3D-Modell. Dies ist im Feld 3D-Modell beschrieben.

Halbzeugnummer

Pflichtfeld: Nein

Widget:
Typ: Entry
Defaultwert: "" (leer)

Logik, die Text in Entry steuert:

IF Aus Halbzeug == True (Haken gesetzt) AND Kind der aktuellen Teilenummer in RD_Teilenummern.csv:
    Text = Teilenummer des Kindes
ELSE:
    Text = ""

Logik, die state im Entry steuert:

IF Aus Halbzeug == Haken gesetzt:
    state = keiner
ELSE:
    state = disabled

Migration

Spaltenname Impfdatei: HalbzeugIntern

Halbzeuglänge

Pflichtfeld: Nein

Widget:
Typ: Entry
Defaultwert: "" (leer)

Logik, die Text in Entry steuert:

IF Aus Halbzeug == Haken gesetzt AND Kind der aktuellen Teilenummer in RD_Teilenummern.csv:
    Text = Wert aus json-Key "Länge" des Kindes
ELSE:
    Text = ""

Logik, die state im Entry steuert:

IF Aus Halbzeug == Haken gesetzt:
    state = keiner
ELSE:
    state = disabled

Migration

Spaltenname Impfdatei: Kopiertes_Teil_1_y_Skalierung

Halbzeugoberfläche

Pflichtfeld: Nein

Widget:
Typ: ComboBox
Werte: Sektion "Oberflaechenbehandlungen" aus Oberflächenbehandlung.cfg
Defaultwert: "" (leer)

Logik, die steuert, welchen state die ComboBox aufweist und welcher Wert bei state = disabled in Textfeld der ComboBox gilt:

IF Aus Halbzeug == True (Haken gesetzt):
    state = readonly
ELSE:
    state = disabled
    Wert = ""

Migration

Spaltenname Impfdatei: Oberflaechenbehandlung

Halbzeugfarbe

Logik, die steuert, wann es sich um ein Pflichtfeld handelt:

IF Halbzeugoberfläche == "eloxieren" OR "lackieren" OR "pulverbeschichten":
    Pflichtfeld = True

ELSE:
    Pflichtfeld = False

Widget:
Typ: ComboBox
Defaultwert: Keiner

Logik, die steuert, welchen state die ComboBox aufweist und welcher Wert bei state = disabled in Textfeld der ComboBox gilt:

IF Aus Halbzeug == True (Haken gesetzt):

    IF Halbzeugoberfläche == "eloxieren" OR "lackieren" OR "pulverbeschichten":
        state = readonly

    ELSE:
        state = disabled
        Wert = ""

ELSE:
    state = disabled
    Wert = ""

Logik, die steuert, welche Dropdownwerte in ComboBox auswählbar sind:

IF Halbzeugoberfläche == "eloxieren":
    Werte = Sektion "FarbeEloxieren" in Farben.cfg

ELSE IF Halbzeugoberfläche == "lackieren" OR "pulverbeschichten":
    Werte = Sektion "Farbauswahl" in Farben.cfg

ELSE:
    Werte = keine Dropdownwerte in ComboBox

Migration

Spaltenname Impfdatei: Farbe

Lebenszyklusstatus

Pflichtfeld: Ja, immer

Widget:
Typ: RadioButton
Werte: Prototyp, Serie
Defaultwert: Keiner

Migration

Spaltenname Impfdatei: Serien-Status

3D-Modell

Pflichtfeld: Ja, immer

Widgets:
Typen: ComboBox, Button

Beispiel:

Auswählbare Dateitypen bei Klick auf Button "Durchsuchen":
Es sollen ausschließlich .par oder .asm-Dateien auswählbar sein:

In tk wie folgt erzielbar: filedialog.askopenfilename(filetypes=[("Part-Dokumente", ".par"), ("Assembly-Dokumente", ".asm")])

Nachfolgende Logik definiert:

state der ComboBox je nach Situation (readonly / disabled)
Defaultwert (Wert, der im Textfeld der ComboBox angezeigt werden soll, bevor ein Dropdownwert ausgewählt wurde)

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

 IF PDM-Kategorie == "Baugruppe" OR "Schweissbaugruppe":
     Defaultwert = \\ssg.local\freigaben\Abteilungen\Entwicklung\CAD\Standards\SolidEdge\Template\DIN Metric\baugruppe.asm
     Dropdownwerte = keine
     state_ComboBox = disabled
     state_Button = disabled

 ELSE IF PDM-Kategorie == "Kaufteil":

     Defaultwert = \\ssg.local\freigaben\SIVAS_CAD_EDM\Migration\06_3D_Vorlagen\ET_mit_Volumen.par
     Dropdownwerte = keine
     state_ComboBox = disabled
     state_Button = disabled

 ELSE IF PDM-Kategorie == "Einzelteil":

     IF Aus Halbzeug == True (Haken gesetzt) OR Neuaufbau == True (Haken gesetzt):
         Defaultwert = \\ssg.local\freigaben\SIVAS_CAD_EDM\Migration\06_3D_Vorlagen\ET_mit_Volumen.par
         Dropdownwerte = keine
         state_ComboBox = disabled
         state_Button = disabled

     ELSE:
         Defaultwert = ""
         Dropdownwerte = Dateipfade von allen .par-Dateien, die die aktuelle Teilenummer im Dateinamen aufweisen und sich gleichzeitig in einem der rekursiv durchsuchten Pfade aus der Sektion "3D-Modelle" in "Zielpfade.cfg" befinden.
         state_ComboBox = readonly
         state_Button = keiner

         IF Button "Durchsuchen" geklickt und benutzerdefinierte Solid Edge-Datei gewählt:
             Defaultwert = Dateipfad der gewählten Solid Edge-Datei

Migration

Spaltennamen Impfdatei: keine eigene Spalte

Definiert Wert in Spalte "Path" der Impfdatei, siehe Impfdateierstellung - Path
Definiert Wert in Spalte "Filename" der Impfdatei, siehe Impfdateierstellung - Filename

Bezeichnung 1

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry
state: readonly

Wert: Aus Spalte "Bezeichnung1" in "from_siv.csv"

Aufgaben beim Einlesen des Wertes aus "from_siv.csv":

Das Kürzel "kpl" (klein- oder großgeschrieben) in einer der nachfolgenden Varianten (oder bestehend aus der Kombination dieser Varianten) soll aus der Bezeichnung entfernt werden:
- Leerzeichen vor (und ggf. nach) "kpl", z.B. " kpl " ; " kpl"
- Satzzeichen nach (und ggf. vor) "kpl", z.B. "kpl." ; ", KPL." ; " kpl,"
Befindest sich das Kürzel nicht am Bezeichnungsende, muss es durch ein Leerzeichen ersetzt werden, z.B.
WEICHE S 22,5° -R- KPL. MIT SEILZUGSCHALTUNG ---wird zu---> WEICHE S 22,5° -R- MIT SEILZUGSCHALTUNG

Spalte 3: Überschriebene Werte

Widget
Typ: Entry
Defaultwert: "" (leer)

Logik, die bestimmt, wie viele Zeichen in Entry eingetragen werden dürfen:

IF PDM-Kategorie == "Baugruppe" OR "Schweissbaugruppe":
    Längenbeschränkung = 45 Zeichen
ELSE IF PDM-Kategorie == "Einzelteil" OR "Kaufteil":
    Längenbeschränkung = 50 Zeichen

Wenn die Bezeichnungslänge in der Spalte "SIVAS-Werte" größer als die oben beschriebene Längenbeschränkung des Entry-Feldes ist, soll im Entry-Feld der Spalte "Überschriebene Werte" ein roter Platzhalter-Text erscheinen, solange sich kein Text vom User in das Entry-Feld eingetragen wurde.

Hinweis:
GIF dient nur zur kurzen Veranschaulichung, wie der Platzhaltertext aussehen könnte und wurde (mit abgewandeltem Text) durch Code aus folgender Stackoverflow-Antwort erstellt -> muss ggf. angepasst werden, da in der Antwort kein ttk verwendet wurde!

Migration

Spaltenname in Impfdatei: Bezeichnung2

Es muss vor der Erstellung der Impfdatei eine Längenprüfung durchgeführt werden(siehe auch Längenprüfung Bezeichnung)
Bei PDM-Kategorie = "Baugruppe" und "Schweissbaugruppe" muss die Spalte "Bezeichnung4" in der Impfdatei mit "- BG" befüllt werden, siehe Impfdateierstellung - Bezeichnung4
Die Bezeichnung muss in die Spalte "Title" der Impfdatei eingetragen werden, siehe Impfdateierstellung - Title

Bezeichnung 2

Pflichtfeld: Nein

Spalte 2: SIVAS-Werte

Widget: Typ: Entry
state: readonly

Wert: Aus Spalte "Bezeichnung2" in "from_siv.csv"

Feld dient lediglich zur informativen Darstellung des Wertes aus dem Sivas-Feld "Bezeichnung2".

Migration

Spaltenname Impfdatei: Wird nicht in Impfdatei berücksichtigt

Halbzeug ohne Sägeliste

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget: Typ: Entry
state: disabled

Wert: Aus Spalte "HzOhneSaegeliste" in "from_siv.csv"

Aufgaben beim Einlesen des Wertes aus "from_siv.csv":
Der Wert aus der Spalte "HzOhneSaegeliste" in "from_siv.csv" muss in gemappter / umgewandelter Form in das Entry-Feld der Spalte "SIVAS-Werte" eingetragen werden:

Wert in "from_siv.csv"	Neuer Wert in Spalte "SIVAS-Werte"
J	Sägeliste nicht benötigt
N	Sägeliste benötigt

Spalte 3: Überschriebene Werte

Widget-Typ: ComboBox
Defaultwert: "" (leer)

Nachfolgende Logik definiert:

state der ComboBox je nach Situation (readonly / disabled)
Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

IF PDM-Kategorie == "Baugruppe": Dropdownwerte = None (keine Werte) state = disabled

ELSE IF PDM-Kategorie != "Baugruppe": IF Rüstcode == "HZS Halbzeuge Sägeteile": Dropdownwerte = Sektion "HalbzeugOhneSaegeliste" aus Allgemein.cfg state = readonly
```
 ELSE IF Rüstcode == "SRC Standard Rüstcode":
     Dropdownwerte = None (keine Werte)
     state = disabled
```

Migration

Spaltenname Impfdatei: HalbzeugOhneSaegeliste

Beim Klick auf den Button "Migrieren" muss der Feldwert geprüft werden, siehe Feldprüfung Beschaffungsart

Rüstcode

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry
state: disabled

Wert: Aus Spalte "Ruestcode" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget-Typ: ComboBox
state: readonly

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

 IF PDM-Kategorie == "Baugruppe":
     Dropdownwerte = Sektion "RuestcodeBaugruppe" in Allgemein.cfg

 ELSE IF PDM-Kategorie != "Baugruppe":
     Dropdownwerte = Sektion "RuestcodeStandard" in Allgemein.cfg

Nachfolgende Logik definiert:

Defaultwert (Wert, der im Textfeld der ComboBox angezeigt wird, bevor ein Dropdownwert ausgewählt wurde)

  IF Wert aus Spalte "Ruestcode" in "from_siv.csv" == "" OR Wert aus Spalte "Truemmer" in from_siv.csv == "J":

      IF PDM-Kategorie == "Baugruppe":
          Defaultwert = "Trümmerbaugruppe"

      ELSE IF PDM-Kategorie != "Baugruppe":
          Defaultwert = "" (leer) + INFO-messagebox anzeigen, siehe nachfolgendes Bild:

messagebox-Text:

  Bitte Rüstcode auswählen!

  ELSE:
      Defaultwert = "" (leer)

Migration

Spaltenname Impfdatei: RuestcodeAusw

Es muss geprüft werden, ob ein zulässiger Rüstcode eingetragen ist, siehe Feldprüfung Rüstcode

Fertigungsart

Logik, die steuert, wann es sich um ein Pflichtfeld handelt:

IF PDM-Kategorie == "Einzelteil" OR "Schweissbaugruppe":
    Pflichtfeld = True

ELSE IF PDM-Kategorie == "Baugruppe" OR "Kaufteil":
    Pflichtfeld = False

Spalte 2: SIVAS-Werte

Widget: Typ: Entry
state: disabled

Wert: Aus Spalte "Fertigungsart" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget-Typ: ComboBox

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

 IF PDM-Kategorie == "Baugruppe":
     Dropdownwerte = Sektion "FertigungsartenBaugruppe" in Fertigungsarten.cfg

 ELSE IF PDM-Kategorie == "Einzelteil":
     Dropdownwerte = Schlüssel aus Sektion "Fertigungsarten" in Fertigungsarten.cfg

 ELSE IF PDM-Kategorie == "Kaufteil" OR "Schweissbaugruppe":
     Dropdownwerte = None (keine Werte)

Nachfolgende Logik definiert:

Defaultwert (Wert, der im Textfeld der ComboBox angezeigt werden soll, bevor ein Dropdownwert ausgewählt wurde)

 IF PDM-Kategorie == "Schweissbaugruppe":

     IF Wert aus Spalte "Fertigungsart" in "from_siv.csv" == "" OR != "schweißen":
         Defaultwert = "schweißen"

     ELSE:
         Defaultwert = "" (leer)

 ELSE IF PDM-Kategorie != "Schweissbaugruppe":
     Defaultwert == "" (leer)

Nachfolgende Logik definiert:

state der ComboBox je nach Situation (readonly / disabled)

 IF PDM-Kategorie == "Kaufteil" OR "Schweissbaugruppe":
     state = disabled

 ELSE IF PDM-Kategorie == "Baugruppe" OR "Einzelteil":
     state = readonly

Migration

Spaltenname Impfdatei: Fertigungsart

Der Feldwert muss vor Erstellung der Impfdatei geprüft werden, siehe Feldprüfung Fertigungsart
Der Wert muss vor dem Eintragen in die Impfdatei gemappt / umgewandelt werden, siehe Impfdateierstellung - Fertigungsart

Allgemeintoleranz

Logik, die steuert, wann es sich um ein Pflichtfeld handelt:

IF PDM-Kategorie == "Einzelteil" OR "Schweissbaugruppe":
    Pflichtfeld = True

ELSE IF PDM-Kategorie == "Baugruppe" OR "Kaufteil":
    Pflichtfeld = False

Spalte 3: Überschriebene Werte

Widget-Typ: ComboBox

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

  IF PDM-Kategorie == "Baugruppe":
      Dropdownwerte = Sektion "AllgemeintoleranzBaugruppe" in Fertigungsarten.cfg

  ELSE IF PDM-Kategorie == "Kaufteil" OR "Schweissbaugruppe":
      Dropdownwerte = None (keine Werte)

  ELSE IF PDM-Kategorie == "Einzelteil":
      Dropdownwerte = siehe nachfolgende Tabelle

Hinweis:
Bei PDM-Kategorie "Einzelteil" hängt die Allgemeintoleranz von der Fertigungsart ab. In der nachfolgenden Tabelle ist aufgelistet, in welcher Sektion der Datei Fertigungsarten.cfg die Allgemeintoleranzwerte definiert sind, die bei den jeweiligen Fertigungsarten in der ComboBox auswählbar sein sollen:

Wert im Feld Fertigungsart	Sektion in Fertigungsarten.cfg
3D - 3D drucken	Allgemeintoleranz3DDruck
BI - biegen	AllgemeintoleranzSpanen
DR - drehen	AllgemeintoleranzSpanen
EX - extrudieren	AllgemeintoleranzExtrudieren
FR - fräsen	AllgemeintoleranzSpanen
GI - gießen	AllgemeintoleranzGiessen
LW - laser- und wasserstrahlschneiden	AllgemeintoleranzSpanen
PR - verpressen	AllgemeintoleranzVerpressen
SA - sägen	AllgemeintoleranzSpanen
SN - strangpressen	AllgemeintoleranzStrangpressen
SP - spritzgießen	AllgemeintoleranzSpritzgiessen
ST - stanzen	AllgemeintoleranzStanzen

Nachfolgende Logik definiert:

Defaultwert (Wert, der im Textfeld der ComboBox angezeigt werden soll, bevor ein Dropdownwert ausgewählt wurde)

 IF PDM-Kategorie == "Baugruppe" OR "Kaufteil":
     Defaultwert = "" (leer)

 ELSE IF PDM-Kategorie == "Schweissbaugruppe":
     Defaultwert = "EN ISO 13920-BF"

 ELSE IF PDM-Kategorie == "Einzelteil":
     Defaultwert = siehe nachfolgende Tabelle

Hinweis:
Bei der PDM-Kategorie "Einzelteil" soll abhängig von der gewählten Fertigungsart automatisch eine vordefinierte Allgemeintoleranzklasse eingetragen werden. Die entsprechenden Defaultwerte sind der rechten Tabellenspalte zu entnehmen:

Wert im Feld Fertigungsart	Defaultwert
3D - 3D drucken	ISO 2768:1991-mK
BI - biegen	ISO 2768:1991-mK
DR - drehen	ISO 2768:1991-mK
EX - extrudieren	DIN 16941 - 3A
FR - fräsen	ISO 2768:1991-mK
GI - gießen	ISO 8062-3 - DCTG 10
LW - laser- und wasserstrahlschneiden	ISO 2768:1991-mK
PR - verpressen	ISO 2768:1991-mK
SA - sägen	ISO 2768:1991-mK
SN - strangpressen	EN 12020-2
SP - spritzgießen	ISO 20457 - TG5
ST - stanzen	DIN 6930-2 - m

Nachfolgende Logik definiert:

state der ComboBox je nach Situation (readonly / disabled)

 IF PDM-Kategorie == "Kaufteil" OR "Schweissbaugruppe":
     state = disabled

 ELSE IF PDM-Kategorie == "Baugruppe" OR "Einzelteil":
     state = readonly

Migration

Spaltenname Impfdatei: Allgemeintoleranz

FOS-Gruppe

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry
state: disabled

Wert: Aus Spalte "FosGruppe" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget-Typ: ComboBox

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

state der ComboBox je nach Situation (readonly / disabled)

  IF PDM-Kategorie == "Kaufteil":
      Dropdownwerte = Sektion "FOS_Gruppe" in Allgemein.cfg
      state = readonly

  ELSE IF PDM-Kategorie != "Kaufteil":
      Dropdownwerte = None (Keine)
      state = disabled

Nachfolgende Logik definiert:

Defaultwert = Wert, der im Textfeld der ComboBox angezeigt werden soll, bevor ein Dropdownwert ausgewählt wurde

  IF PDM-Kategorie == "Baugruppe":

      IF Wert aus Spalte "FosGruppe" in "from_siv.csv" == "" (leer) OR "0 - Einzelteil":
          Defaultwert =  "1 - Baugruppe"

      ELSE:
          Defaultwert =  "" (leer)

  ELSE IF PDM-Kategorie != "Baugruppe":

      IF Wert aus Spalte "FosGruppe" in "from_siv.csv" == "" (leer) OR "1 - Baugruppe":
          Defaultwert =  "0 - Einzelteil"

      ELSE:
          Defaultwert =  "" (leer)

Migration

Spaltenname Impfdatei: FOS-GruppeNE

Der Feldwert muss vor Erstellung der Impfdatei geprüft werden, siehe Feldprüfung FOS-Gruppe
Der Feldwert muss in gemappter / umgewandelter Form in die Impfdatei eingetragen werden, siehe Impfdateierstellung - FOS-Gruppe

Kalkulationsart

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry
state: disabled

Wert: Aus Spalte "Kalkulationsart" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget-Typ: ComboBox

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

state der ComboBox je nach Situation (readonly / disabled)

  IF PDM-Kategorie == "Baugruppe":
      Dropdownwerte = Sektion "Kalkulationsart" in Allgemein.cfg
      state = readonly

  ELSE IF PDM-Kategorie != "Baugruppe":
      Dropdownwerte = None (keine Werte)
      state = disabled

Nachfolgende Logik definiert:

Defaultwert (Wert, der im Textfeld der ComboBox angezeigt werden soll, bevor ein Dropdownwert ausgewählt wurde)

 IF PDM-Kategorie == "Kaufteil":

     IF Wert aus Spalte "Kalkulationsart" in "from_siv.csv" == "" (leer) OR "Eigenbau":
         Defaultwert = "Kaufteil"

     ELSE:
         Defaultwert = "" (leer)

 ELSE IF PDM-Kategorie != "Kaufteil":

     IF Wert aus Spalte "Kalkulationsart" in "from_siv.csv" == "" (leer) OR "Kaufteil":
         Defaultwert = "Eigenbau"

     ELSE:
         Defaultwert = "" (leer)

Migration

Spaltenname Impfdatei: KalkulationsartNE

Der Feldwert muss vor Erstellung der Impfdatei geprüft werden, siehe Feldprüfung Kalkulationsart

Beschaffungsart

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry
state: disabled

Wert: Aus Spalte "Beschaffungsart" in "from_siv.csv"

Aufgaben beim Einlesen des Wertes aus "from_siv.csv":
Der Wert "Eigenbaugruppe" aus der Spalte "Beschaffungsart" in "from_siv.csv" muss vor dem Eintragen ins Entry-Feld der Spalte "SIVAS-Werte" gemappt werden (der Wert "Kaufteil" hingegen nicht):

Wert in "from_siv.csv"	Neuer Wert in Spalte "SIVAS-Werte"
Eigenbaugruppe	Eigenbau

Spalte 3: Überschriebene Werte

Widget-Typ: ComboBox

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

state der ComboBox je nach Situation (readonly / disabled)

  IF PDM-Kategorie == "Einzelteil":
      Dropdownwerte = Sektion "Beschaffungsart" in Allgemein.cfg
      state = readonly

  ELSE:
      Dropdownwerte = None (keine Werte)
      state = disabled

Nachfolgende Logik definiert:

Defaultwert (Wert, der im Textfeld der ComboBox angezeigt werden soll, bevor ein Dropdownwert ausgewählt wurde)

 IF Wert aus Spalte "SIVAS-Werte" == "Eigenbau":

     IF PDM-Kategorie == "Kaufteil":
         Defaultwert = "Kaufteil"

     ELSE:
         Defaultwert = "" (leer)

 ELSE IF Wert aus Spalte "SIVAS-Werte" == "Kaufteil":

     IF PDM-Kategorie == "Baugruppe":
         Defaultwert = "Eigenbau"

     ELSE IF PDM-Kategorie == "Einzelteil" OR "Kaufteil":
         Defaultwert = "" (leer)

     ELSE IF PDM-Kategorie == "Schweissbaugruppe":

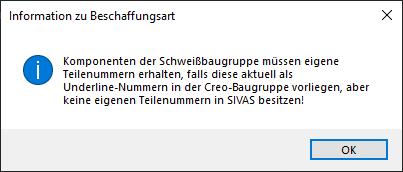

         Defaultwert = "Eigenbau" + INFO-messagebox anzeigen, siehe nachfolgendes Bild:

messagebox-Text:

 Komponenten der Schweißbaugruppe müssen eigene Teilenummern erhalten, falls diese aktuell als Underline-Nummern in der Creo-Baugruppe vorliegen, aber keine eigenen Teilenummern in SIVAS besitzen!

Migration

Spaltenname Impfdatei: BeschaffungsartNE

Beim Klick auf den Button "Migrieren" muss die festgelegte Beschaffungsart geprüft werden, siehe Feldprüfung Beschaffungsart

Mengeneinheit

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry
state: disabled

Wert: Aus Spalte "Mengeneinheit" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget-Typ: ComboBox
Defaultwert: Keiner (leer) Read only: Ja

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

state der ComboBox je nach Situation (readonly / disabled)

  IF Rüstcode == "SRC Standard Rüstcode" OR "Trümmerbaugruppe":
      Dropdownwerte = None (keine Werte)
      state = disabled

  ELSE IF Rüstcode == "HZS Halbzeuge Sägeteile":

      IF PDM-Kategorie == "Einzelteil" OR "Kaufteil":
          Dropdownwerte = Sektion "EinheitAusw" in Allgemein.cfg
          state = readonly

      ELSE IF PDM-Kategorie == "Schweissbaugruppe":
          Dropdownwerte = None (keine Werte)
          state = disabled

Nachfolgende Logik definiert:

Defaultwert (Wert, der im Textfeld der ComboBox angezeigt werden soll, bevor ein Dropdownwert ausgewählt wurde)

 IF Rüstcode == "SRC Standard Rüstcode":

     IF Wert aus Spalte "Mengeneinheit" in "from_siv.csv" != "Stck - Stück":
         Defaultwert = "Stck - Stück"

     ELSE:
         Defaultwert = "" (leer)

 ELSE IF Rüstcode == "HZS Halbzeuge Sägeteile":

     IF Wert aus Spalte "Mengeneinheit" in "from_siv.csv" != "M - Meter":

         IF PDM-Kategorie == "Schweissbaugruppe":
             Defaultwert = "M - Meter"

         ELSE IF PDM-Kategorie == "Einzelteil" OR "Kaufteil":
             Defaultwert = "" + INFO-messagebox anzeigen, siehe nachfolgendes Bild:

messagebox-Text:

 Bitte prüfen, ob Mengeneinheit ≠ "M - Meter" korrekt ist!

Migration

Spaltenname Impfdatei: Mengeneinheit

Beim Klick auf den Button "Migrieren" muss die festgelegte Mengeneinheit geprüft werden, siehe Feldprüfung Mengeneinheit
Der Feldwert muss in gemappter / umgewandelter Form in die Impfdatei eingetragen werden, siehe Impfdateierstellung - Mengeneinheit

Halbzeug

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry
state: disabled

Wert: Aus Spalte "Halbzeug" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget:
Typ: ComboBox

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

  IF Rüstcode ==  "SRC Standard Rüstcode" OR "Trümmerbaugruppe":
      Dropdownwert =  "FALSCH"

  ELSE IF Rüstcode == "HZS Halbzeuge Sägeteile":
      Dropdownwerte = Sektion "Halbzeug" in Allgemein.cfg

Nachfolgende Logik definiert:

Defaultwert (Wert, der im Textfeld der ComboBox angezeigt werden soll, bevor ein Dropdownwert ausgewählt wurde)

 IF Wert aus Spalte "Halbzeug" in "from_siv.csv" == "WAHR":

     IF Rüstcode ==  "SRC Standard Rüstcode" OR "Trümmerbaugruppe":
         Defaultwert = "FALSCH"

     ELSE IF Rüstcode == "HZS Halbzeuge Sägeteile":
         Defaultwert = "" (leer)

 ELSE:
     Defaultwert = "" (leer)

Nachfolgende Logik definiert:

state der ComboBox je nach Situation (readonly / disabled)

  IF Rüstcode ==  "SRC Standard Rüstcode" OR "Trümmerbaugruppe":
      state = disabled

  ELSE IF Rüstcode == "HZS Halbzeuge Sägeteile":
      state = readonly

Migration

Spaltenname Impfdatei: Halbzeug

Beim Klick auf den Button "Migrieren" muss der eingetragene Wert geprüft werden, siehe Feldprüfung Halbzeug
Beim Erstellen der Impfdatei müssen die eingetragenen Werte gemappt werden, siehe Impfdateierstellung - Halbzeug

TOS-Gruppe

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry
state: disabled

Wert: Aus Spalte "TOS_Gruppe" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget:
Typ: Entry
state: keiner
Einschränkung: nur Zahlen eintragbar

Nachfolgende Logik definiert:

Defaultwert (Wert, der in Entry eingetragen wird, bevor der User eigene Eintragungen vornimmt)

 IF Wert aus Spalte "TOS_Gruppe" in "from_siv.csv" == "" (leer):
     Defaultwert == 6
 ELSE:
     Defaultwert == "" (leer)

Migration

Spaltennamen Impfdatei:

Beim Klick auf den Button "Migrieren" muss die eingetragene Gruppennummer geprüft werden, siehe Feldprüfung TOS-Gruppe
Alle Impfdateispalten, die sich aus der angegebenen Gruppennummer ergeben, müssen befüllt werden, siehe Impfdateierstellung - TOS-Gruppe

Dispogruppe

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry
state: disabled

Wert: Aus Spalte "Dispogruppe" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget:
Typ: ComboBox
Dropdownwerte: Sektion "Dispogruppe" in Allgemein.cfg
Defaultwert: "" (leer) state: readonly

Migration

Spaltenname Impfdatei: Dispogruppe

Beim Klick auf den Button "Migrieren" muss die eingetragene Gruppennummer geprüft werden, siehe Feldprüfung Dispogruppe
Bei der Erstellung der Impfdatei muss ein Mapping der Dispogruppen durchgeführt werden, siehe Impfdateierstellung - Dispogruppe

Dispolaufgruppe

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry
state: disabled

Spalte 3: Überschriebene Werte

Widget:
Typ: ComboBox
Dropdownwerte: Sektion "Dispolaufgruppe" in Allgemein.cfg
Defaultwert: "" (leer)
state: readonly

Migration

Spaltenname Impfdatei: Dispolaufgruppe

Vor der Erstellung der Impfdatei muss geprüft werden, ob eine Dispolaufgruppe vorliegt, siehe Feldprüfung Dispolaufgruppe
Bei der Erstellung der Impfdatei muss ein Mapping der Dispolaufgruppen durchgeführt werden, siehe Impfdateierstellung - Dispolaufgruppe

Ersatz für

Pflichtfeld: Nein

Spalte 2: SIVAS-Werte

Widget: Typ: Entry
state: readonly

Wert: Aus Spalte "ErsatzFuer" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget:
Typ: Entry
state: keiner

Migration

Spaltenname Impfdatei: Wird nicht in Impfdatei berücksichtigt

Vor der Erstellung der Impfdatei soll geprüft werden, ob die ersetzte Teilenummer bereits in RuleDesigner migriert wurde, siehe Feldprüfung Ersatz für

Ersetzt durch

Pflichtfeld: Nein

Spalte 2: SIVAS-Werte

Widget: Typ: Entry
state: readonly

Wert: Aus Spalte "ErsetztDurch" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget:
Typ: Entry
state: keiner

Migration

Spaltenname Impfdatei: Wird nicht in Impfdatei berücksichtigt

Vor der Erstellung der Impfdatei soll geprüft werden, ob die Ersatz-Teilenummer bereits in RuleDesigner migriert wurde, siehe Feldprüfung Ersetzt durch

Hersteller

Pflichtfeld: Nein

Spalte 2: SIVAS-Werte

Widget: Typ: Entry
state: keiner

Wert: Aus Spalte "Hersteller" in "from_siv.csv"

Aufgaben beim Einlesen des Wertes aus "from_siv.csv":
Der Text vor dem Herstellernamen (besteht aus Herstellernummer + Zeichenkette " - ") muss entfernt werden

Beispiel:

Wert aus "from_siv.csv"	Wert nach Kürzung
80312 - Rehau AG & Co.	Rehau AG & Co.

Spalte 3: Überschriebene Werte

Widget:
Typ: ComboBox
Dropdownwerte: Sektion "Hersteller" in Hersteller.cfg
Defaultwert: Keiner (leer)

Nachfolgende Logik definiert:

state der ComboBox je nach Situation (readonly / disabled)

  IF PDM-Kategorie == "Kaufteil":
      state = readonly

  ELSE:
      state = disabled

Migration

Spaltenname Impfdatei: Hersteller

Vor der Erstellung der Impfdatei muss geprüft werden, ob der Hersteller in RuleDesigner angelegt wurde, siehe Feldprüfung Hersteller

Hersteller Teilenummer

Pflichtfeld: Nein

Spalte 2: SIVAS-Werte

Widget: Typ: Entry
state: readonly

Wert: Aus Spalte "HerstellerTeilenummer" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget-Typ: Entry
Defaultwert: "" (keiner)

Nachfolgende Logik definiert:

state des Entry-Feldes je nach Situation (keiner / disabled)

  IF PDM-Kategorie == "Kaufteil":
      state = keiner

  ELSE:
      state = disabled

Migration

Spaltenname Impfdatei: HerstellerTeilenummer

Werkstoffdiskrepanz

Pflichtfeld: Nein

Spalte 3: Überschriebene Werte

Widget:
Typ: CheckButton
Defaultwert: False (Haken nicht gesetzt)

Nachfolgende Logik definiert:

state des CheckButtons je nach Situation (keiner / disabled)

IF Aus Halbzeug == True (Haken gesetzt): state = disabled

ELSE: state = keiner

Migration

Spaltenname Impfdatei: Wird nicht in Impfdatei berücksichtigt

Werkstofftyp

Spalte 3: Überschriebene Werte

Widget:
Typ: ComboBox

Nachfolgende Logik definiert:

Pflichtfeld (in welchen Fällen ist es ein Pflichtfeld, in welchen nicht)
state der ComboBox je nach Situation (readonly / disabled)

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

IF PDM-Kategorie == "Einzelteil"

    IF Aus Halbzeug == True (Haken gesetzt):
        Pflichtfeld = False
        state = disabled
        Dropdownwerte = None (keine Werte)

    ELSE:
        Pflichtfeld = True
        state = readonly
        Dropdpownwerte = Sektion "Werkstofftyp" in Werkstoff.cfg

ELSE IF PDM-Kategorie != "Einzelteil":
    Pflichtfeld = False
    state = disabled
    Dropdownwerte = None (keine Werte)

Nachfolgende Logik definiert:

Defaultwert (Wert, der in Entry eingetragen wird, bevor der User eigene Eintragungen vornimmt)

In den nachfolgenden Fällen darf kein Defaultwert eingetragen werden (selbst wenn in "from_siv.csv" ein Wert in der Spalte "Werkstoff" eingetragen sein sollte):

PDM-Kategorie != "Einzelteil"
PDM-Kategorie == "Einzelteil" + Aus Halbzeug == True (Haken gesetzt)
kein Wert in der Spalte "Werkstoff" in "from_siv.csv"

In den nachfolgenden Fällen soll ggf. ein Defaultwert eingetragen werden:

Bei PDM-Kategorie == "Einzelteil + Aus Halbzeug == "False" (Haken nicht gesetzt), wird der Defaultwert wie folgt bestimmt (wenn in "from_siv.csv" in der Spalte "Werkstoff ein Wert vorliegt):

Als erstes muss geprüft werden, ob der Werkstoff aus der Spalte "Werkstoff" in der Datei "from_siv.csv" zugleich als Objekt in der json-Datei Materialübersetzung.json existiert:

Beispiel:

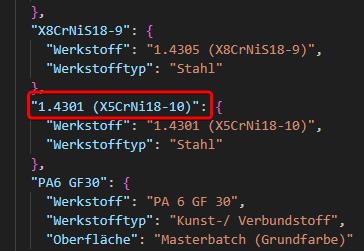

In "from_siv.csv" ist in der Spalte "Werkstoff" der Wert "1.4301 (X5CrNi18-10)" eingetragen (siehe nachfolgendes Bild):

Dieses Material ist als Objekt in der json-Datei Materialübersetzung.json enthalten (siehe nachfolgendes Bild):

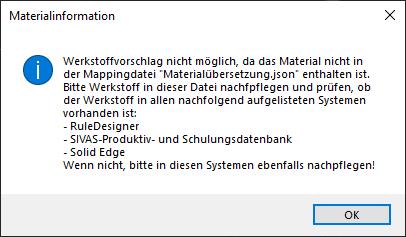

- Wenn das Material nicht als json-Objekt exisitert, soll eine Info-Messagebox erscheinen (vor Klick auf "Migrieren"):

  messagebox-Text:
```
Werkstoffvorschlag nicht möglich, da das Material nicht in der Mappingdatei "Materialübersetzung.json" enthalten ist.\nBitte Werkstoff in dieser Datei nachfpflegen und prüfen, ob der Werkstoff in den nachfolgenden Systemen vorhanden ist:\n- RuleDesigner\n- SIVAS-Produktiv- und Schulungsdatenbank\n- Solid Edge\nWenn nicht, bitte in diesen Systemen ebenfalls nachpflegen!
```
- Wenn das Material als json-Objekt existiert, muss geprüft werden, ob das json-Objekt einen Key "Werkstofftyp" aufweist.
  - Wenn der Key "Werkstofftyp" exisitert, soll sein Wert als Defaultwert in das Textfeld der ComboBox eingetragen werden:

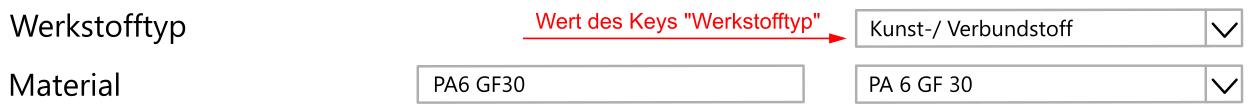

    Beispiel:

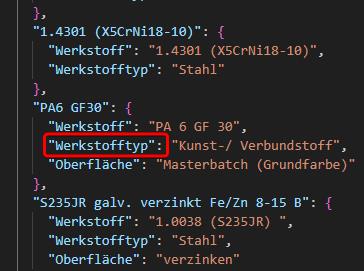

    Das json-Objekt "PA6 GF30" enthält den Key "Werkstofftyp".

    Der Wert des Keys "Werkstofftyp" (in diesem Fall "Kunst-/ Verbundstoff") wird folglich als Defaultwert in das Textfeld der ComboBox eingetragen (siehe nachfolgendes Bild):

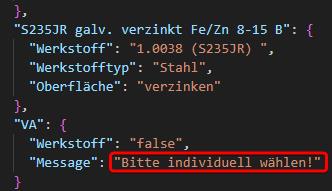

  - Wenn der Key "Werkstofftyp" nicht exisitert, soll stattdessen der Wert des Keys "Message" als Platzhalter in roter Textfarbe eingetragen werden:

    Beispiel:
    Das json-Objekt "VA" enthält keinen Key "Werkstofftyp". Es wird folglich der Wert des Keys "Message" (in diesem Fall "Bitte individuell wählen!") als Defaultwert in das Textfeld der ComboBox eingetragen (siehe nachfolgende Bilder):

Migration

Spaltenname Impfdatei: WerkstofftypNE

Vor der Erstellung der Impfdatei muss geprüft werden, ob ein gültiger Werkstofftyp eingetragen wurde, siehe Feldprüfung Werkstofftyp

Material

Nachfolgende Logik definiert:

Pflichtfeld (in welchen Fällen ist es ein Pflichtfeld, in welchen nicht)

  IF PDM-Kategorie == "Einzelteil"

      IF Aus Halbzeug == True (Haken gesetzt):
          Pflichtfeld = False

      ELSE:
          Pflichtfeld = True

  ELSE IF PDM-Kategorie == "Kaufteil":
      Pflichtfeld = True

  ELSE IF PDM-Kategorie == "Baugruppe" OR "Schweissbaugruppe":
      Pflichtfeld = False

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry

Wert: Aus Spalte "Werkstoff" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget-Typ: ComboBox

state der ComboBox je nach Situation (readonly / disabled)

  IF PDM-Kategorie == "Einzelteil"

      IF Aus Halbzeug == True (Haken gesetzt):
          state = disabled

      ELSE:
          state = readonly

  ELSE IF PDM-Kategorie != "Einzelteil":
      state = disabled

Nachfolgende Logik definiert:

Defaultwert (Wert, der in Entry eingetragen wird, bevor der User eigene Eintragungen vornimmt)

In den nachfolgenden Fällen darf kein Defaultwert eingetragen werden (selbst wenn in from_siv.csv ein Wert in der Spalte "Werkstoff" eingetragen sein sollte):

PDM-Kategorie == "Baugruppe"
PDM-Kategorie == "Schweissbaugruppe"
PDM-Kategorie == "Einzelteil" + Aus Halbzeug == True (Haken gesetzt)
kein Wert in der Spalte "Werkstoff" in "from_siv.csv"

In den nachfolgenden Fällen soll ggf. ein Defaultwert eingetragen werden:

PDM-Kategorie == "Kaufteil" -> Defaultwert = "siehe Hersteller"
Bei PDM-Kategorie == "Einzelteil" + Aus Halbzeug == False (Haken nicht gesetzt), wird der Defaultwert wie folgt bestimmt:

Als erstes muss geprüft werden, ob der eingetragene Werkstoff aus der Spalte "Werkstoff " in der Datei "from_siv.csv" zugleich als Objekt in der json-Datei Materialübersetzung.json existiert:

Beispiel:
In "from_siv.csv" ist in der Spalte "Werkstoff" der Wert "1.4301 (X5CrNi18-10)" eingetragen (siehe nachfolgendes Bild):

Dieses Material ist als Objekt in der json-Datei Materialübersetzung.json enthalten (siehe nachfolgendes Bild):

Wenn der Werkstoff nicht als json-Objekt exisitert, soll nichts passieren (erforderliche info-messagebox wird bereits durch das Feld Werkstofftyp generiert)
Wenn der Werkstoff als json-Objekt exisitert, muss geprüft werden, ob der Wert des Keys "Werkstoff" != "false" ist:
- Wenn der Wert != "false" ist, soll der Wert des Keys "Werkstoff" als Defaultwert in das Textfeld der ComboBox eingetragen werden:

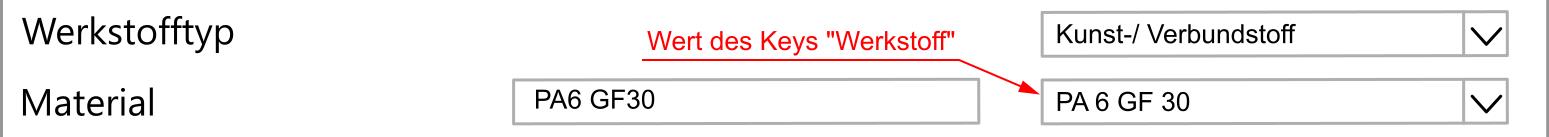

  Beispiel:

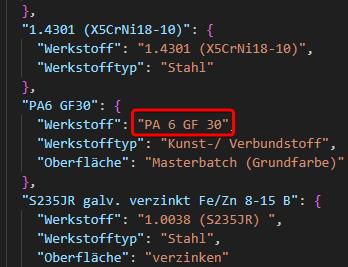

  Im json-Objekt "PA6 GF30" weist der Key "Werkstoff" den Wert "PA 6 GF 30", also nicht "false" auf (siehe nachfolgendes Bild):

  Dieser Wert (PA 6 GF 30) wird dann als Defaultwert in das Textfeld der ComboBox eingetragen (siehe nachfolgendes Bild):

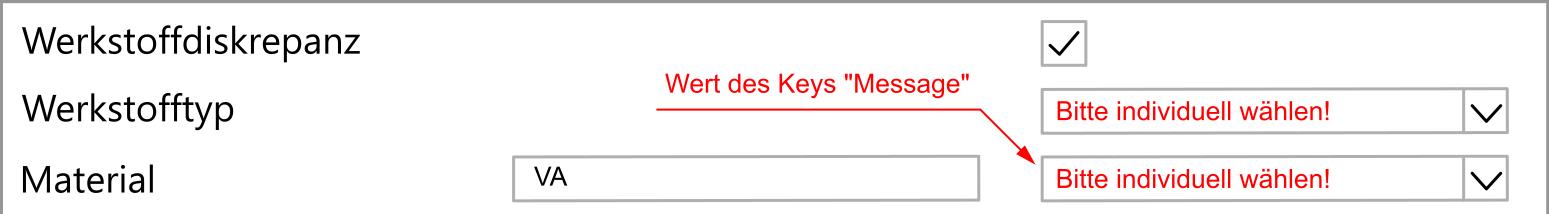

- Wenn der Wert == "false" ist, soll der Wert des Keys "Message" als Defaultwert in roter Textfarbe in das Textfeld der ComboBox eingetragen werden:

  Beispiel:

  Beim json-Objekt "VA" ist der Wert des Keys "Werkstoff" == "false" (siehe nachfolgendes Bild):

  Es muss folglich der Wert des Keys "Message", also in diesem Fall "Bitte individuell wählen!" als Defaultwert in das Textfeld der ComboBox eingetragen werden (siehe nachfolgendes Bild):

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

Die Dropdownwerte hängen vom aktuellen Wert des Feldes Werkstofftyp ab.
Die Werkstofftyp-abhängigen Dropdownwerte sind in verschiedenen Sektionen der cfg-Datei Werkstoff.cfg enthalten.
Welche Sektion bei welchem Werkstofftyp gilt, ist in der rechten Spalte der nachfolgenden Tabelle aufgelistet:

Wert im Feld Werkstofftyp	Sektion in Werkstoff.cfg
Stahl	Stahl
Aluminium	Aluminium
Kunst-/ Verbundstoff	Kunst-/ Verbundstoff
Schwermetall	Schwermetall
Festigkeitsklasse	Festigkeitsklasse

Wenn kein Wert im Feld Werkstofftyp vorliegt, dürfen auch keine Dropdownwerte in der ComboBox wählbar sein.

Hinweis:
Wenn der Werkstofftyp geändert wird, soll der Wert in der ComboBox des Feldes "Material" entfernt werden.

(Sofern in TK einstellbar soll zudem der Hintergrund der ComboBox solange rot eingefärbt werden, bis ein neues Material ausgewählt wurde.)

Migration

Spaltenname Impfdatei: WerkstoffNE

Vor der Erstellung der Impfdatei müssen die Werkstoffeingaben geprüft werden, siehe Feldprüfung Material

Oberfläche

Nachfolgende Logik definiert:

Pflichtfeld (in welchen Fällen ist es ein Pflichtfeld, in welchen nicht)

IF PDM-Kategorie == "Einzelteil": IF Werkstofftyp == "Kunst-/ Verbundstoff" Pflichtfeld = True
```
  ELSE IF Werkstofftyp != "Kunst-/ Verbundstoff":
      Pflichtfeld = False
```
ELSE IF PDM-Kategorie != "Einzelteil": Pflichtfeld = False

Spalte 3: Überschriebene Werte

Widget:
Typ: ComboBox

Nachfolgende Logik definiert:

state der ComboBox je nach Situation (readonly / disabled)

IF PDM-Kategorie == "Einzelteil"
```
  IF Aus Halbzeug == True (Haken gesetzt):
      state = disabled

  ELSE:
      state = readonly
```
ELSE IF PDM-Kategorie == "Schweissbaugruppe": state = readonly

ELSE IF PDM-Kategorie == "Baugruppe" OR "Kaufteil": state = disabled

Nachfolgende Logik definiert:

Defaultwert (Wert, der in Entry eingetragen wird, bevor der User eigene Eintragungen vornimmt)

In den nachfolgenden Fällen darf kein Defaultwert in das Textfeld der ComboBox eingetragen werden (selbst wenn in from_siv.csv ein Wert in der Spalte "Werkstoff" eingetragen sein sollte):

PDM-Kategorie != "Einzelteil"
PDM-Kategorie == "Einzelteil" + Aus Halbzeug == True (Haken gesetzt)
kein Wert in der Spalte "Werkstoff" in "from_siv.csv"

In den nachfolgenden Fällen soll ggf. ein Defaultwert eingetragen werden:

Gilt PDM-Kategorie == "Einzelteil" + Aus Halbzeug == False (kein Haken gesetzt), dann wird der Defaultwert wie folgt bestimmt:

Als erstes muss geprüft werden, ob der eingetragene Werkstoff aus der Spalte "Werkstoff " in der Datei "from_siv.csv" zugleich als Objekt in der json-Datei Materialübersetzung.json existiert:

Beispiel:
In "from_siv.csv" ist in der Spalte "Werkstoff" der Wert "1.4301 (X5CrNi18-10)" eingetragen (siehe nachfolgendes Bild):

Dieses Material ist als Objekt in der json-Datei Materialübersetzung.json enthalten (siehe nachfolgendes Bild):

Wenn der Werkstoff nicht als json-Objekt exisitert, soll nichts passieren (erforderliche info-messagebox wird bereits durch das Feld Werkstofftyp generiert)

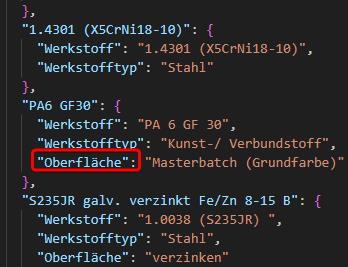

Wenn das Material als json-Objekt existiert, muss geprüft werden, ob das json-Objekt einen Key "Oberfläche" aufweist.
- Wenn der Key "Oberfläche" exisitert, soll sein Wert als Defaultwert in das Textfeld der ComboBox eingetragen werden:

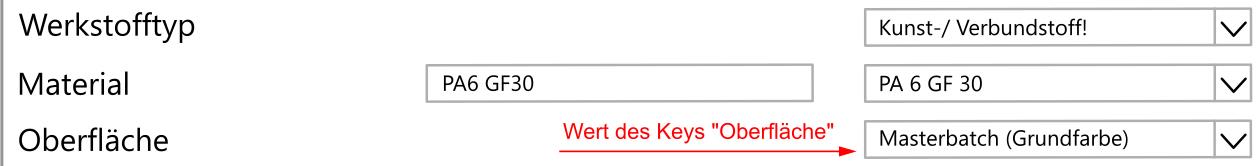

  Beispiel:
  Das json-Objekt "PA6 GF30" enthält den Key "Oberfläche".

  Der Wert des Keys (Masterbatch (Grundfarbe)) wird dann als Defaultwert in das Textfeld der ComboBox eingetragen (siehe nachfolgendes Bild):
- Wenn der Key "Oberfläche" nicht exisitert, soll im Gegensatz zu den ComboBoxen der Felder Werkstofftyp und Material nicht der Wert des Keys "Message" als Defaultwert eingetragen werden. Stattdessen soll kein Defaultwert eingetragen werden.

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

Die Dropdownwerte hängen vom aktuellen Wert des Feldes Werkstofftyp ab.
Die Werkstofftyp-abhängigen Dropdownwerte sind in verschiedenen Sektionen der cfg-Datei Oberflächenbehandlung.cfg enthalten.
Welche Sektion bei welchem Werkstofftyp gilt, ist in der rechten Spalte der nachfolgenden Tabelle aufgelistet:

Wert in Feld Werkstofftyp	Sektion in Oberflächenbehandlung.cfg
Stahl	OberflächenbehandlungStahl
Aluminium	OberflächenbehandlungAluminium
Kunst-/ Verbundstoff	OberflächenbehandlungKunsVerbund
Schwermetall	OberflächenbehandlungSchwermetall
Festigkeitsklasse	OberflaechenbehandlungNormteil

Wenn kein Wert im Feld Werkstofftyp oder Material vorliegt, dürfen auch keine Dropdownwerte in der ComboBox wählbar sein.

Veränderung Werkstofftyp:
Erfolgt eine Wertänderung im Feld Werkstofftyp, muss der Wert in der ComboBox des Feldes "Oberfläche" durch einen leeren Wert ersetzt werden.

Migration

Spaltenname Impfdatei: Oberflaechenbehandlung

Farbe

Nachfolgende Logik definiert:

Pflichtfeld (in welchen Fällen ist es ein Pflichtfeld, in welchen nicht)

IF Oberflaechenbehandlung == "eloxieren" OR "lackieren" OR "Masterbatch (Grundfarbe)" OR "pulverbeschichten":
    Pflichtfeld = True

ELSE:
    Pflichtfeld = False

Spalte 3: Überschriebene Werte

Widget: Typ: ComboBox

Nachfolgende Logik definiert:

state der ComboBox je nach Situation (readonly / disabled)

IF Oberflaechenbehandlung == "eloxieren" OR "lackieren" OR "Masterbatch (Grundfarbe)" OR "pulverbeschichten":
    state = readonly

ELSE:
    state = disabled

Nachfolgende Logik definiert:

Defaultwert (Wert, der in Entry eingetragen wird, bevor der User eigene Eintragungen vornimmt)

In den nachfolgenden Fällen darf kein Defaultwert eingetragen werden (selbst wenn in from_siv.csv ein Wert in der Spalte "Werkstoff" eingetragen sein sollte):

PDM-Kategorie != "Einzelteil"
PDM-Kategorie == "Einzelteil" + Aus Halbzeug == True (Haken gesetzt)
kein Wert in der Spalte "Werkstoff" in "from_siv.csv"

In den nachfolgenden Fällen soll ggf. ein Defaultwert eingetragen werden:

Gilt PDM-Kategorie == "Einzelteil" + Aus Halbzeug == False (kein Haken gesetzt), dann wird der Defaultwert wie folgt bestimmt:

Als erstes muss geprüft werden, ob der Werkstoff aus der Spalte "Werkstoff" in der Datei "from_siv.csv" zugleich als Objekt in der json-Datei Materialübersetzung.json existiert:

Beispiel:
In "from_siv.csv" ist in der Spalte "Werkstoff" der Wert "1.4301 (X5CrNi18-10)" eingetragen (siehe nachfolgendes Bild):

Dieses Material ist als Objekt in der json-Datei Materialübersetzung.json enthalten (siehe nachfolgendes Bild):
- Wenn der Werkstoff nicht als json-Objekt exisitert, soll nichts passieren (erforderliche info-messagebox wird bereits durch das Feld Werkstofftyp generiert)
- Wenn das Material als json-Objekt existiert, muss geprüft werden, ob das json-Objekt einen Key "Farbe" aufweist.
  - Wenn der Key "Farbe" exisitert, soll sein Wert als Defaultwert in das Textfeld der ComboBox eingetragen werden:

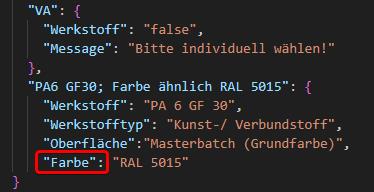

    Beispiel:
    Das json-Objekt "PA6 GF30; Farbe ähnlich RAL 5015" enthält den Key "Farbe".

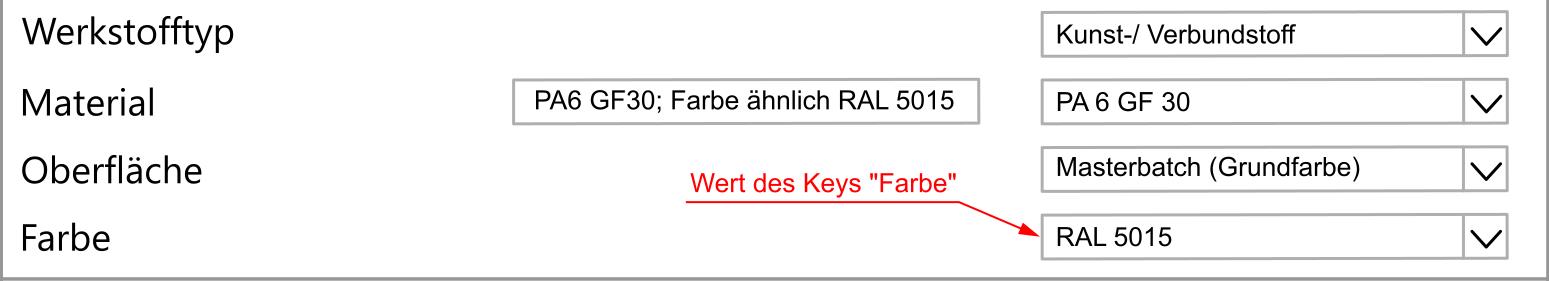

    Der Wert des Keys (in diesem Fall "RAL 5015") wird dann als Defaultwert in das Textfeld der ComboBox eingetragen (siehe nachfolgendes Bild):
  - Wenn der Key "Farbe" nicht exisitert, soll im Gegensatz zu den ComboBoxen der Felder Werkstofftyp und Material nicht der Wert des Keys "Message" als Defaultwert eingetragen werden. Stattdessen soll kein Defaultwert eingetragen werden.

Nachfolgende Logik definiert:

Dropdownwerte (Quelle, wo die Dropdownwerte zu finden sind, bzw. direkt die Werte)

Die Dropdownwerte hängen vom aktuellen Wert des Feldes Oberfläche ab.
Die Oberflächen-abhängigen Dropdownwerte sind in verschiedenen Sektionen der cfg-Datei Farben.cfg enthalten.
Welche Sektion bei welcher Oberflächenbehandlung gilt, ist in der rechten Spalte der nachfolgenden Tabelle aufgelistet:

Wert im Feld Oberfläche	Werte aus Sektion in Farben.cfg
eloxieren	FarbeEloxieren
lackieren	Farbauswahl
Masterbatch (Grunfarbe)	Farbauswahl
pulverbeschichten	Farbauswahl

Wenn kein Wert im Feld Werkstofftyp, Material oder Oberfläche vorliegt, dürfen auch keine Dropdownwerte in der ComboBox wählbar sein.

Veränderung Werkstofftyp oder Oberfläche:
Erfolgt eine Wertänderung in der ComboBox des Feldes Werkstofftyp oder Oberfläche muss der Wert in der ComboBox des Feldes "Farbe" durch einen leeren Wert ersetzt werden.

(Wenn in TK einstellbar soll zudem der Hintergrund der ComboBox bei rot eingefärbt werden, solange Oberfläche == "lackieren", "pulverbeschichten", "Masterbatch (Grundfarbe)" oder "eloxieren" gilt und die ComboBox im Feld "Farbe" leer ist)

Migration

Spaltenname Impfdatei: Farbe

Vor der Erstellung der Impfdatei müssen die Feldeintragungen geprüft werden, siehe Feldprüfung Farbe

Version

Pflichtfeld: Nein

Spalte 2: SIVAS-Werte

Widget:
Typ: Entry

Wert: Aus Spalte "Version" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget:
Typ: Entry

Migration

Spaltenname Impfdatei: Wird nicht in Impfdatei berücksichtigt

Wird für die Bestimmung des Freigabevermerks benötigt

Änderungsindex

Pflichtfeld: Nein

Spalte 2: SIVAS-Werte

Widget: Typ: Entry

Wert: Aus Spalte "AktuellerIndex" in "from_siv.csv"

Spalte 3: Überschriebene Werte

Widget-Typ: Entry

Migration

Spaltenname Impfdatei: StartRevision

Liegt kein Änderungsindex vor, muss "A" in die Impfdatei eingetragen werden (siehe Impfdateierstellung)

Änderungstext

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Text (mehrzeilig)

Wert: Aus Spalte "Aenderungstext" in "from_siv.csv"

Aufgaben beim Einlesen des Wertes aus "from_siv.csv":

Semikolon (einschließlich vor- und nachgesetztem Leerzeichen) sollen durch ein Slash mit vor- und nachgesetztem Leerzeichen (" / ") ersetzt werden. Beispiel:
- Änderungstext in "from_siv.csv": "Gewindebohrung auf M5 vergrößert (war M4); Fasen entfernt"
- Änderungstext nach dem Einlesen: "Gewindebohrung auf M5 vergrößert (war M4) / Fasen entfernt"
Wenn die Spalte "Aenderungstext" in "from_siv.csv" einen Wert enthält, soll der Textbaustein "(von {Wert aus Spalte "Indexerfasser in 'from_siv.csv'})" angehängt werden, Beispiel:
- Änderungstext in "from_siv.csv": "Biegeradius auf R5 vergrößert (war R4)"
- Änderungstext nach dem Einlesen: "Biegeradius auf R5 vergrößert (war R4) (von M.SCHNEIDER)"

Spalte 3: Überschriebene Werte

Widget-Typ: Text (mehrzeilig)
Zeichenbegrenzung: 400

Bestimmung der Zeichenbegrenzung:
Wenn die Länge des Änderungstextes in der Spalte "SIVAS-Werte" die Zeichengrenze überschreitet, soll im Textfeld der Spalte "Überschriebene Werte" ein roter Platzhalter-Text erscheinen, solange kein kürzerer Änderungstext vom User in das Textfeld eingetragen wurde. Das Aussehen / Verhalten des Platzhalters soll identisch wie beim Feld Bezeichnung 1 sein.

Logik, die steuert, welcher Defaultwert gilt:

IF Wert aus Spalte "Aenderungstext" in "from_siv.csv" == "":

    IF PDM-Kategorie == "Kaufteil":
        Defaultwert = "Erstanlage"

    ELSE:
        Defaultwert = "Erstanlage (von {Indexerfasser})"

ELSE:
    Defaultwert = ""

Migration

Spaltenname in Impfdatei: Änderungsbeschreibung

Es muss vor Erstellung der Impfdatei eine Längenprüfung durchgeführt werden, siehe Tätigkeiten vor Erstellung der Impfdatei

Freigabevermerk

Pflichtfeld: Ja, immer

Spalte 2: SIVAS-Werte

Widget:
Typ: Text (mehrzeilig)

Wert: Aus Spalte "Freigabevermerk" in "from_siv.csv"

Aufgaben beim Einlesen des Wertes aus "from_siv.csv":

Semikolon (einschließlich vor- und nachgesetztem Leerzeichen) sollen durch ein Slash mit vor- und nachgesetztem Leerzeichen (" / ") ersetzt werden. Beispiel:
- Freigabevermerk in "from_siv.csv": "Verringerte Rissgefahr durch größeren Biegeradius; Kostenreduktion durch geringere Blechstärke"
- Freigabevermerk nach dem Einlesen: "Verringerte Rissgefahr durch größeren Biegeradius / Kostenreduktion durch geringere Blechstärke"

Spalte 3: Überschriebene Werte

Widget-Typ: Text (mehrzeilig)
Zeichenbegrenzung: 400

Bestimmung der Zeichenbegrenzung:
Wie beim Feld Änderungstext

Logik, die steuert, welcher Defaultwert gilt:

IF Wert aus Spalte "Freigabevermerk" in "from_siv.csv" == "":

    IF PDM-Kategorie == "Kaufteil":
        Defaultwert = ""

    ELSE:

        IF Wert aus Spalte "Version" in "from_siv.csv" == 6 aufeinanderfolgende Zahlen:
            Freigabevermerk = "Anpassung an neues Indexsystem, Zeichnung mit Versionsnummer {Wert aus Feld 'Version'} weiterhin gültig"

        ELSE:
            Defaultwert = ""

ELSE:
    Defaultwert = ""

Migration

Spaltenname in Impfdatei: Freigabevermerk

Es muss vor Erstellung der Impfdatei eine Längenprüfung durchgeführt werden, siehe Tätigkeiten vor Erstellung der Impfdatei

Automatische Zusatzinformationen

Pflichtfeld: Nein

Widget:
Typ: Text (mehrzeilig) Zeichenbegrenzung: 400
disabled: Ja

Logik, die steuert, welche vordefinierten Textblöcke je nach Situation in das Textfeld eingetragen werden sollen:

Hinweis: Die nachfolgend aufgeführten Sektionen "EinzelTextblöcke" und "ComboTextblöcke" sind in der cfg-Datei Zusatzinformationen.cfg enthalten.

IF Version == Kleinbuchstabe:

    IF Trümmer == True OR Rüstcode == "":
        Text = Sektion "ComboTextblöcke" -> Key "VersionTruemmer"

        IF Teilenummer in Blacklist:
            Text = Sektion "ComboTextblöcke" -> Key "VersionTruemmerBlacklist"

    ELSE IF Teilenummer in Blacklist:
        Text = Sektion "ComboTextblöcke" -> Key "VersionBlacklist"

    ELSE IF Werkstoffdiskrepanz == True:
        Text = Sektion "ComboTextblöcke" -> Key "VersionWerkstoffdiskrepanz"

    ELSE:
        Text = Sektion "EinzelTextblöcke" -> Key "Version"

ELSE IF Trümmer == True OR "Rüstcode" == "":

    IF Teilenummer in Blacklist:
        Text = Sektion "ComboTextblöcke" -> Key "TruemmerBlacklist"

    ELSE IF Werkstoffdiskrepanz == True:
        Text = Sektion "ComboTextblöcke" -> Key "TruemmerWerkstoffdiskrepanz"

    ELSE:
        Text = Sektion "EinzelTextblöcke" -> Key "Truemmer"

Migration

Spaltenname Impfdatei: keine eigene Spalte -> Wird zur Definierung des Wertes in der Spalte "ZusaetzlicheInformationen" benötigt, siehe Impfdateierstellung

Benutzerdefinierte Zusatzinformationen

Pflichtfeld: Nein

Widget:
Typ: Text (mehrzeilig) disabled: Nein

Bestimmung der Zeichenbegrenzung:
Die Zeichenbegrenzung berechnet sich wie folgt:

Zeichenbegrenzung = 400 - Aktuelle Anzahl an Zeichen im Textfeld Automatische Zusatzinformationen

Migration

Spaltenname Impfdatei: keine eigene Spalte -> Wird zur Definierung des Wertes in der Spalte "ZusaetzlicheInformationen" benötigt, siehe Impfdateierstellung

Button Migrieren

Button soll in folgenden Fällen disabled sein:

Keines der Felder in der Spalte "SIVAS-Werte" ist befüllt

Tätigkeiten vor Erstellung der Impfdatei

Allgemeine Hinweise:

Wenn die Migration nicht abgeschlossen werden darf, bevor fehlende oder fehlerhafte Feldeintragungen behoben wurden, soll beim Klick auf den Button "Migrieren" eine ERROR-Messagebox erscheinen. Mehrere, gleichzeitig auftretende Fehler sind in einer Messagebox zusammenzufassen. Sollten Neben ERROR-Messageboxen gleichzeitig weitere Messagebox-Typen (z.B. YESNO) auftreten sind diese jeweils als separate Messageboxen auszugeben.

Feldprüfungen

Allgemeine Prüfungen:

Solange nicht alle Pflichtfelder einen Wert aufweisen, muss beim Klick auf den Button "Migrieren" eine ERROR-Messagebox erscheinen, in der alle Pflichtfelder aufgelistet sind, die keinen Wert aufweisen

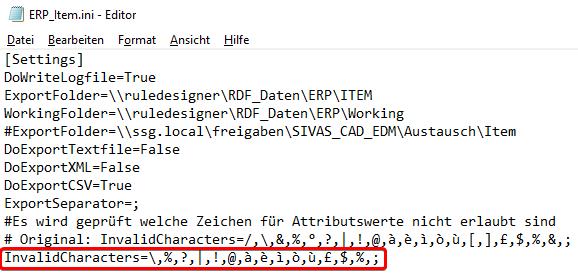

Es muss bei allen Feldern geprüft werden, ob sie ein unzulässiges Zeichen enthalten. Die Zeichen sind in der ini-Datei ERP_Item.ini in Sektion "Settings" unter dem Key "InvalidCharacters" aufgelistet:

Sollten unzulässige Zeichen in den Feldern identifiziert werden, muss eine ERROR-Messagebox ausgegeben werden. In der Messagebox soll jeweils das unzulässige Zeichen und der zugehörige Feldname aufgeführt sein, z.B. wie folgt:

messagebox-Text:
```
Unzulässige Zeichen identifiziert:
Zeichen:   {Zeichentyp}   -> Feld: {Feldname}
...
```
- "{Zeichentyp}" muss durch das eigentliche, unzulässige Zeichen ersetzt werden, z.B. ";"
- "{Feldname}" muss durch den individuellen Feldnamen ersetzt werden.
- Falls mehrere unzulässige Zeichen gleichzeitig auftreten, sollen diese untereinander aufgelistet werden.

Bezeichnung 1

Wenn die Anzahl der Zeichen im Feld Bezeichnung 1 > 50 ist und im Feld der Spalte "Überschriebene Werte" keine kürzere Bezeichnung eingetragen wurde, soll beim Klick auf Button "Migrieren" eine ERROR-Messagebox erscheinen, z.B:

messagebox-Text:

Bezeichnung besitzt mehr als 50 Zeichen. Bitte verkürzen!

Halbzeug ohne Sägeliste

Wenn das Feld Rüstcode den Wert "SRC Standard Rüstcode" aufweist und das Feld Halbzeug ohne Sägeliste den Wert "Sägeliste nicht benötigt" besitzt, muss eine ERROR-Messagebox ausgegeben werden, z.B.:

messagebox-Text:

In Sivas prüfen, wieso Haken bei "Halbzeug ohne Sägeliste" trotz Rüstcode "SRC Standard Rüstcode" gesetzt ist.

Ruestcode

Wenn die PDM-Kategorie != "Baugruppe" ist und im Feld Rüstcode kein Wert eingetragen ist, muss eine Error-Messagebox erscheinen, z.B.:

messagebox-Text:

Teilenummer darf nicht ohne Rüstcode migriert werden!

Fertigungsart

Tritt eine der nachfolgenden Kombinationen auf, muss eine ERROR-Messagebox erscheinen:

PDM-Kategorie == "Baugruppe" in Verbindung mit einer der nachfolgenden Fertigungsarten:
- "3D-drucken"
- "extrudieren"
- "gießen"
- "verpressen"
- "strangpressen"
- "spritzgießen"
- "schweißen"
PDM-Kategorie == "Kaufteil" in Verbindung mit einer der Fertigungsarten aus Sektion "Fertigungsarten" in Fertigungsarten.cfg
PDM-Kategorie == "Schweissbaugruppe" und Fertigungsart != "schweißen"

ERROR-Messagebox:

messagebox-Text:

Fertigungsart falsch. Bitte berichtigen!

FOS-Gruppe

Tritt eine der nachfolgenden Kombinationen auf, muss eine ERROR-Messagebox erscheinen:

PDM-Kategorie == "Baugruppe" und FOS-Gruppe == "0 - Einzelteil"
PDM-Kategorie == "Einzelteil" und FOS-Gruppe == "1 - Baugruppe"
PDM-Kategorie == "Schweissbaugruppe" und FOS-Gruppe == "1 - Baugruppe"

ERROR-Messagebox:

messagebox-Text:

FOS-Gruppe falsch. Bitte berichtigen!

Kalkulationsart

Tritt eine der nachfolgenden Kombinationen auf, muss eine ERROR-Messagebox erscheinen:

PDM-Kategorie == "Kaufteil" und Kalkulationsart == "Eigenbau"
PDM-Kategorie == "Einzelteil" und Kalkulationsart == "Kaufteil"
PDM-Kategorie == "Schweissbaugruppe" und Kalkulationsart == "Kaufteil"

ERROR-Messagebox:

messagebox-Text:

Kalkulationsart falsch. Bitte berichtigen!

Beschaffungsart

Falls die nachfolgenden Kombinationen auftreten muss eine ERROR-Messagebox erscheinen:

PDM-Kategorie == "Baugruppe" und Beschaffungsart == "Kaufteil"
PDM-Kategorie == "Schweissbaugruppe" und Beschaffungsart == "Kaufteil"
PDM-Kategorie == "Kaufteil" und Beschaffungsart == "Eigenbau"

ERROR-Messagebox:

messagebox-Text:

Beschaffungsart falsch. Bitte berichtigen!

Mengeneinheit

Tritt eine der nachfolgenden Kombinationen auf, muss eine ERROR-Messagebox erscheinen:

Rüstcode == "SRC Standard Rüstcode" und Mengeneinheit != "Stck - Stück"

ERROR-Messagebox:

messagebox-Text:

Mengeneinheit falsch. Bitte berichtigen!

Halbzeug

Tritt eine der nachfolgenden Kombinationen auf, muss eine ERROR-Messagebox erscheinen:

Rüstcode == "SRC Standard Rüstcode" und Halbzeug == "WAHR"
Rüstcode == "Trümmerbaugruppe" und Halbzeug == "WAHR"

ERROR-Messagebox:

messagebox-Text:

Teilenummer kann kein Halbzeug sein. Bitte berichtigen!

TOS-Gruppe

Wenn die eingetragene Zahl im Feld TOS-Gruppe nicht als "reference-id"-Objekt in der json-Datei TOS-Gruppen.json exisitert, muss eine ERROR-Messagebox erscheinen:

ERROR-Messagebox:

messagebox-Text:

TOS-Gruppe exisitert nicht. Bitte eingetragene Gruppennummer korrigieren oder ergänzen!

Dispogruppe

Wenn im Feld Dispogruppe keine Wert eingetragen ist, muss eine ERROR-Messagebox erscheinen:

ERROR-Messagebox:

messagebox-Text:

Datensatz kann nicht ohne Dispogruppe migriert werden. Bitte nachpflegen!

Dispolaufgruppe

Wenn im Feld Dispolaufgruppe keine Wert eingetragen ist, muss eine ERROR-Messagebox erscheinen:

messagebox-Text:

Datensatz kann nicht ohne Dispolaufgruppe migriert werden. Bitte nachpflegen!

Ersatz für

Wenn die ersetzte Teilenummer im Feld Ersatz für noch nicht in der Datei RD_Teilenummern.csv existiert, soll eine YESNO-Messagebox erscheinen:

messagebox-Text:

Ersetzte Teilenummer {Ersetzte Teilenummer} exisitert noch nicht in RuleDesigner. Migration trotzdem durchführen?

Defaultmäßig soll "Nein" gehighlited werden. In tk erzielbar durch "default=no":
messagebox.yesno('Title', 'text', default='no')
Beim Klick auf "Ja" soll die Migration durchgeführt werden, bei "Nein" nicht.

Ersetzt durch

Wenn die Ersatz-Teilenummer im Feld Ersetzt durch noch nicht in der Datei RD_Teilenummern.csv existiert, soll eine YESNO-Messagebox erscheinen:

messagebox-Text:

Ersatz-Teilenummer {Ersatz-Teilenummer} exisitert noch nicht in RuleDesigner. Migration trotzdem durchführen?

Defaultmäßig soll "Nein" gehighlited werden. In tk erzielbar durch "default=no":
messagebox.yesno('Title', 'text', default='no')
Beim Klick auf "Ja" soll die Migration durchgeführt werden, bei "Nein" nicht.

Hersteller

Wenn der angegebene Hersteller in der Spalte "SIVAS-Werte" nicht in der Datei Hersteller.cfg existiert muss eine ERROR-Messagebox erscheinen:

messagebox-Text:

Hersteller nicht in RuleDesigner enthalten. Bitte nachpflegen!

Werkstofftyp

Wenn der eingetragene Wert im Feld Werkstofftyp nicht in Sektion "Werkstofftyp" der cfg-Datei Werkstoff.cfg enthalten ist (z.B. wenn in ComboBox "Bitte individuell auswählen" steht), muss eine ERROR-Messagebox erscheinen:

messagebox-Text:

Eingetragener Werkstofftyp exisitert nicht. Bitte korrigeren!

Material

Tritt eine der nachfolgenden aufgelisteten Fälle auf, soll eine ERROR-Messagebox (siehe nachfolgendes Bild) erscheinen:

PDM-Kategorie == "Baugruppe" + Material != "" (leer)
PDM-Kategorie == "Einzelteil" + Aus Halbzeug == True + Material != "" (leer)
PDM-Kategorie == "Kaufteil" + Material != "siehe Hersteller"
PDM-Kategorie == "Schweissbaugruppe" + Material != "" (leer)
Wenn der eingetragene Wert im Feld Material nicht in einer der nachfolgenden Sektionen der cfg-Datei Werkstoff.cfg enthalten ist (z.B. wenn in ComboBox "Bitte individuell auswählen" steht):
- Stahl
- Aluminium
- Kunst-/ Verbundstoff
- Schwermetall
- Festigkeitsklasse

messagebox-Text:

Werkstoff falsch. Bitte korrigieren!

Farbe

Tritt eine der nachfolgenden aufgelisteten Fälle auf, soll eine ERROR-Messagebox (siehe nachfolgendes Bild) erscheinen:

Farbe == "" (leer) + eine der nachfolgenden Oberflächen:
- eloxieren
- pulverbeschichten
- Masterbatch (Grundfarbe)
- lackieren

messagebox-Text:

Teilenummer kann nicht ohne festgelegte Farbe migriert werden!

Änderungstext und Freigabevermerk

Wenn die Länge des Änderungstextes oder Freigabevermerks eine Länge von 400 Zeichen überschreitet und in der Spalte "Überschriebene Werte" kein kürzerer Änderungstext eingetragen wurde, muss beim Klick auf den Button "Migrieren" eine ERROR-Messagebox erscheinen. Beim Feld Änderungstext, z.B. mit Text "Änderungstext weist {Länge Änderungstext in Spalte 'SIVAS-Werte'} auf. Bitte auf 400 Zeichen verkürzen!". Beim Feld "Freigabevermerk, z.B. mit Text "Freigabevermerk weist {Länge Freigabevermerk in Spalte 'SIVAS-Werte'} auf. Bitte auf 400 Zeichen verkürzen!" erscheinen.
Beispiel für Änderungstext:

Tätigkeiten im Rahmen der Impfdateierstellung

Allgemeine Hinweise:

Die Spalte "überschriebene Werte" gewinnt, d.h. wenn sich sowohl in der Spalte "SIVAS-Werte" als auch in der Spalte "Überschriebene Werte" Werte befinden, wird immer der Wert aus der Spalte "Überschriebene Werte" in die Impfdatei geschrieben / migriert.

Spaltenbefüllungen:

Path

Path = Ursprungsverzeichnis, aus dem das Solid Edge-DataPrepUtility die CAD-Dateien in das Zielverzeichnis (Verzeichnis, aus dem RuleDesigner die CAD-Daten zum Erstellen der Datensätze einliest) kopiert.

Der Wert in der Spalte "Path" ergibt sich, indem der Wert aus dem Feld 3D-Modell um nachfolgende Elemente verkürzt wird:

den Dateinamen
die Dateiendung
den Backslash vor dem Dateinamen

Beispiel:
Wert in 3D-Modell (vor Verkürzung): \\ssg.local\freigaben\SIVAS_CAD_EDM\Migration\01_Rohdatenpool\4er\400000194.par
Resultierender Wert in Spalte "Path" : \\ssg.local\freigaben\SIVAS_CAD_EDM\Migration\01_Rohdatenpool\4er

Filename

Filename = Dateiname der Solid Edge-Datei im Ursprungsverzeichnis

Der Wert in der Spalte Filename ergibt sich, indem der Wert aus dem Feld 3D-Modell bis zum Backslash vor dem Dateinamen gekürzt wird.

Beispiel:
Wert in 3D-Modell (vor Verkürzung): \\ssg.local\freigaben\SIVAS_CAD_EDM\Migration\01_Rohdatenpool\4er\400000194.par
Resultierender Wert in Spalte "Filename": 400000194.par

New path

Spaltenname Impfdatei: New path

New path = Zielverzeichnis, von dem aus RuleDesigner die Solid Edge-Dateien zum Erstellen des Datensatzes einliest.

Der Pfad ergibt sich durch folgende Logik:

IF Datenbank == "Produktiv":
    New_path = \\ssg.local\freigaben\SIVAS_CAD_EDM\Migration\02_Bedarfspool\
ELSE:
    New_path = \\ssg.local\freigaben\SIVAS_CAD_EDM\Schulung\Migration\02_Bedarfspool

Wenn User, der migriert, noch keinen Ordner in \\ssg.local\freigaben\SIVAS_CAD_EDM\Schulung\Migration\02_Bedarfspool besitzt, soll dieser automatisch beim Klick auf "Migrieren" angelegt werden.

New Filename

New Filename = Dateiname der Solid Edge-Datei im Zielverzeichnis (siehe Wert in Spalte "New path")

Der Dateiname setzt sich aus dem Wert im Feld "Teilenummer" und der Dateiendung der Solid Edge-Datei, die im Wert des Feldes "3D-Modell" enthalten ist, zusammen.

Delete, Document Number, Revision, Project Name, Teamcenter Item Type, Part Type, TC_ImportTime, Last Saved Version, Subject, Category, Keywords

In der nachfolgenden Tabelle ist aufgelistet, welche Werte die entsprechenden Spalten in der Impfdatei erhalten sollen:

Spalte	Wert
Delete	"" (leer)
Document Number	-
Revision	-
Project Name	-
Teamcenter Item Type	-
Part Type	-
TC_ImportTime	-
Last Saved Version	-
Subject	-
Category	-
Keywords	-

Title

Die Wert in der Spalte "Title" wird wie folgt festgelegt:

 IF PDM-Kategorie == "Baugruppe" OR "Schweissbaugruppe":
     Title = Wert aus Feld "Bezeichnung 1" + " - BG"
 ELSE:
     Title == Wert aus Feld "Bezeichnung 1"

Beispiel:

PDM-Kategorie:
Baugruppe
Wert in Feld Bezeichnung 1:
Rahmen 1 Beladung Schliesser

Resultierender Wert in Spalte "Title":
Rahmen 1 Beladung Schliesser - BG

Bezeichnung4

In den nachfolgend aufgeführten Fällen muss die Spalte "Bezeichnung4" der Impfdatei mit dem Kürzel "- BG" befüllt werden:

 IF PDM-Kategorie == "Baugruppe" OR "Schweissbaugruppe":
     Bezeichnung4 == "- BG"
 ELSE:
     Bezeichnung4 == ""

Author

In der Spalte "Author" soll der Wert aus der Windows-Systemumgebungsvariable %USERNAME% eingetragen werden

StartRevision

IF Wert in Spalte "AktuellerIndex" in "from_siv.csv" == "":
    StartRevision = "A"
ELSE:
    StartRevision = Wert aus Spalte "AktuellerIndex" in "from_siv.csv"

Aus Halbzeug

Vor die Impfdatei geschrieben wird, müssen die CheckButton-Werte gemappt werden, siehe Tabelle:

Wert in Feld Aus Halbzeug	Wert in Impfdatei
True (Haken gesetzt)	Ja
False (Haken nicht gesetzt)	"" (kein Wert)

Fertigungsart

Bevor die Fertigungsarten in die Impfdatei geschrieben werden, müssen die eingetragenen Werte gemappt werden, siehe Tabelle:

Wert in Feld Fertigungsart	Wert in Impfdatei
3D - 3D drucken	3D-drucken
BI - biegen	biegen
DR - drehen	drehen
EX - extrudieren	extrudieren
FR - fräsen	fräsen
GI - gießen	gießen
LW - laser- und wasserstrahlschneiden	laser-/wasserstrahlschneiden
PR - verpressen	verpressen
SA - sägen	sägen
SN - strangpressen	strangpressen
SP - spritzgießen	spritzgießen
ST - stanzen	stanzen
SW - schweißen	schweißen

FOS-Gruppe

Der eingetragene Wert im Feld FOS-Gruppe muss als gemappter Wert in die Impfdatei geschrieben werden, siehe rechte Tabellenspalte:

Wert in Feld FOS-Gruppe	Wert in Impfdatei
0 - Einzelteil	Einzelteil
1 - Baugruppe	Baugruppe

Mengeneinheit

Der eingetragene Wert im Feld Mengeneinheit muss als gemappter Wert in die Impfdatei geschrieben werden, siehe rechte Tabellenspalte:

Wert in Feld Mengeneinheit	Wert in Impfdatei
L - Liter	L
mm - Millimeter	mm
Stck - Stück	Stck
M - Meter	m
m2 - Quadratmeter	m²
dm³ - Kubikdezimeter	dm³
m³ - Kubikmeter	m³

Halbzeug

Der eingetragene Wert im Feld Halbzeug muss als gemappter Wert in die Impfdatei geschrieben werden, siehe rechte Tabellenspalte:

Wert in Feld Halbzeug	Wert in Impfdatei
WAHR	Ja
FALSCH	"" (leer)

TOS-Gruppe

Die Zahlen der TOS-Gruppennummer bilden einen Pfad, d.h. die nächste Zahl in der Gruppennummer ist immer das Kind der aktuellen Gruppennummer. Die aktuelle Gruppennummer setzt sich dabei immer aus den vorherigen Zahlen zusammen.

Beispiel:
Bei Gruppennummer 1234 wäre:

"1" die erste Gruppennummer. Sie besitzt keine Eltern-Gruppennummer
"2" das Kind der Gruppennummer "1". Sie selbst besitzt die Gruppennummer "12"
"3" das Kind der Gruppennummer "12". Sie selbst besitzt die Gruppennummer "123"
"4" das Kind der Gruppennummer "123". Sie selbst besitzt die Gruppennummer "1234"

Jeder Gruppennummer repräsentiert einen sprechenden Wert (siehe anhand Gruppennummer 3303):

Gruppennummer	Wert
3	Schönenberger Produkt
33	ILS IntraLogistikSystem
330	ILS 2.0
3303	Laufprofil 2.0

Die sprechenden Werte sind in der json-Datei TOS-Gruppen.json jeweils unter den "children"-Objekten aufgelistet.

Die Werte müssen in der Impfdatei in die Spalten der Eltern-Gruppennummern eingetragen werden:

Nr.	Spaltenname in Impfdatei	Wert in Impfdatei
3	TOS-Gruppe	Schönenberger Produkt
33	TOS_Schoenenberger_Produkt	ILS IntraLogistikSystem
330	TOS_ILS	ILS 2.0
3303	TOS_ILS_2	Laufprofil 2.0

Die Spaltennamen sind in der json-Datei TOS-Gruppen.json jeweils unter den "reference-ids"-Objekten aufgelistet.

Dispogruppe

Der eingetragene Wert im Feld Dispogruppe muss als gemappter Wert in die Impfdatei geschrieben werden, siehe rechte Tabellenspalte:

Wert in Feld Dispogruppe	Wert in Impfdatei
10 - Fahrstrecke	Fahrstrecke
20 - Förderer	Förderer
30 - Gerüst	Gerüst
40 - Betriebsmittel	Betriebsmittel
50 - Automation	Automation
60 - Kleinteile	Kleinteil
70 - Rohmaterial	Rohmaterial
80 - Sonstiges Intern	Sonstiges Intern
90 - Baustelleneinrichtung	Baustelleneinrichtung
100 - Sonderkonstruktionen	Sonderkonstruktionen

Dispolaufgruppe

Der eingetragene Wert im Feld Dispolaufgruppe muss als gemappter Wert in die Impfdatei geschrieben werden, siehe rechte Tabellenspalte:

Wert in Feld Dispolaufgruppe	Wert in Impfdatei
10 - Omniflo	Omniflo
20 - Intra Logistic System + Alt-HFS	Intra Logistic System + alt-HFS
30 - Fremd-Transportsysteme + SSG-Anbauten	Fremd-Transportsysteme + SSG-Anbauten
40 - Spinnereikomponenten	Spinnereikomponente
45 - Automotiv	Automotiv
50 - Nicht eindeutig, Sonder	Nicht eindeutig, Sonder

ZusaetzlicheInformationen

Die Werte aus den Feldern Automatische Zusatzinformationen und Benutzerdefinierte Zusatzinformationen müssen vor dem Eintragen in die Impfdatei zusammengesetzt werden

Tätigkeiten nach der Impfdateierstellung

Kopieren des aktuellen Standes der RuleDesigner-Datenbank (nachdem RDX-Prozess ausgeführt wurde).
Leerung der aktuellen Maske

Button "Speichern"

Button "Zurücksetzen"

Beim Klick auf den Button "Zurücksetzen" soll die Datei "from_siv.csv" zur zugehörigen Teilenummer erneut abgeleitet werden. Hintergrund: Sollte sich in einem Feld der Spalte "SIVAS-Werte" ein Wert befinden, der in Sivas berichtigt werden muss, bevor die Migration durchgeführt werden kann

90 KiB Raw Blame History

Spezifikationsdokument Migrationstool

Treeview

Formularfelder

Baugruppennummer

Migration

Teilenummer

Spalte 2: SIVAS-Werte

Migration

Datenbank

Spalte 3: Überschriebene Werte

Migration

PDM-Kategorie

Spalte 3: Überschriebene Werte

Migration

Neuaufbau

Migration

Aus Halbzeug

Migration

Halbzeugnummer

Migration

Halbzeuglänge

Migration

Halbzeugoberfläche

Migration

Halbzeugfarbe

Migration

Lebenszyklusstatus

Migration

3D-Modell

Migration

Bezeichnung 1

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

Migration

Bezeichnung 2

Spalte 2: SIVAS-Werte

Migration

Halbzeug ohne Sägeliste

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

Migration

Rüstcode

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

Migration

Fertigungsart

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

Migration

Allgemeintoleranz

Spalte 3: Überschriebene Werte

Migration

FOS-Gruppe

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

Migration

Kalkulationsart

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

Migration

Beschaffungsart

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

Migration

Mengeneinheit

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

Migration

Halbzeug

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

Migration

TOS-Gruppe

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

Migration

Dispogruppe

Spalte 2: SIVAS-Werte

Spalte 3: Überschriebene Werte

90 KiB

Raw Blame History
