Diese Werkzeuge ermöglichen die massenhafte Aufbereitung von einzelnen dxf Dateien mit Omniflo Bögen und Weichen. Sie setzen automatisiert die Einfügepunkte, die Koordinatensysteme und die Attribugte der jeweiligen Datei korrekt. Anwendbarauf 2D und 3D Dateien, wenn in 3D die 2D Kurven als Skelett enthalten sind.

set_einfuegepunkt
set_koords
- Aufruf
- Datenquellen
- Ablauf
- Schalter
  - --k1set
  - --k2set
  - --k3set
  - --k4set
  - --set-all
  - --force
  - --show-omniflo
  - --test
  - --number SIVASNR
- Uebersicht K-Zuordnung
- Umgebungsvariablen
set_attributs

set_einfuegepunkt

Setzt den Einfuegepunkt ($INSBASE) von Omniflo DXF-Dateien anhand geometrischer Kriterien an die richtige Stelle

Aufruf

bin\set_einfuegepunkt.bat [--schalter] [--number SIVASNR]

Das Batch-Skript ruft setenv.bat auf und startet lib/set_einfuegepkt.py mit den uebergebenen Argumenten.

Datenquellen

Pfad	Inhalt
`data/json/omniflo_boegen.json`	Liste aller Boegen mit Sivasnr, ProfilTyp, Radius, KurvenWinkel etc.
`data/json/omniflo_weichen.json`	Liste aller Weichen mit Sivasnr, ProfilTyp, WeichenTyp, KurvenWinkel etc.
`data/omniflo/*.dxf`	Die DXF-Quelldateien (je Sivasnr eine Datei)

Die JSON-Dateien liefern die IDs (Sivasnr) und Metadaten zur Filterung. Die DXF-Dateien enthalten die Geometrie (Linien, Boegen), aus der der Einfuegepunkt berechnet wird.

Ablauf

JSON-Datei einlesen und nach Schalter-Kriterien filtern
Fuer jede gefilterte Sivasnr die DXF-Datei aus data/omniflo/ laden
Einfuegepunkt gemaess Typ-Kriterium geometrisch berechnen
$INSBASE im DXF-Header setzen und Datei nach results/ speichern

Schalter

--boegen

Alle Eintraege aus omniflo_boegen.json (27 Items, KurvenWinkel 22.5/45/67.5/90/180).

Kriterium: Schnittpunkt der Tangenten am Anfangs- und Endpunkt der Bogenkurve. Bei 180-Grad-Boegen wird der Mittelpunkt zwischen Start und Ende verwendet.

Hier die Bögen: .

--weichen45

Einzel-, Doppel- und Dreiwegeweichen mit KurvenWinkel 45 (32 Items).

Kriterium: Schnittpunkt der laengsten vertikalen Linie mit der Tangente am oberen Bogenpunkt. Bei mehreren Boegen wird der mit dem hoechsten Y-Wert gewaehlt.

--weichen90

Einzel-, Doppel- und Dreiwegeweichen mit KurvenWinkel 90 (24 Items).

Kriterium: Wie --weichen45.

--weichenkoerper

Alle Weichen mit KurvenWinkel 22.5 (8 Items: Einzel-/Doppel-/Dreiwegeweiche).

Kriterium: Schnittpunkt der laengsten Diagonale mit der laengsten vertikalen Linie (Konvergenzpunkt aller Linien).

--weichen-parallel

Einzel-, Doppel- und Dreiwegeweichen mit KurvenWinkel 0, ohne Sternweiche (8 Items).

Kriterium: Wie --weichenkoerper.

--delta

Deltaweichen (1 Item).

Kriterium: Mittelpunkt der laengsten horizontalen Linie.

--dreifachweiche

Dreifachweichen (6 Items).

Kriterium: Mittelpunkt der laengsten horizontalen Linie.

--sternweiche

Sternweiche (1 Item).

Kriterium: Zentrum, berechnet als Mittelpunkt der laengsten horizontalen Linie (entspricht dem Schnittpunkt der horizontalen und vertikalen Mittelachse).

--number SIVASNR

Optionaler Filter: nur die angegebene 9-stellige Sivasnr verarbeiten. Kombinierbar mit jedem Typ-Schalter.

--show-omniflo

Erzeugt eine Uebersichts-DXF (results/omniflo_uebersicht.dxf) mit allen Omniflo-Elementen. Die Elemente werden in Reihen nach Typ gruppiert angezeigt. Jedes Element erhaelt:

Den Dateinamen als Beschriftung oberhalb
Ein rotes Kreuz am Einfuegepunkt

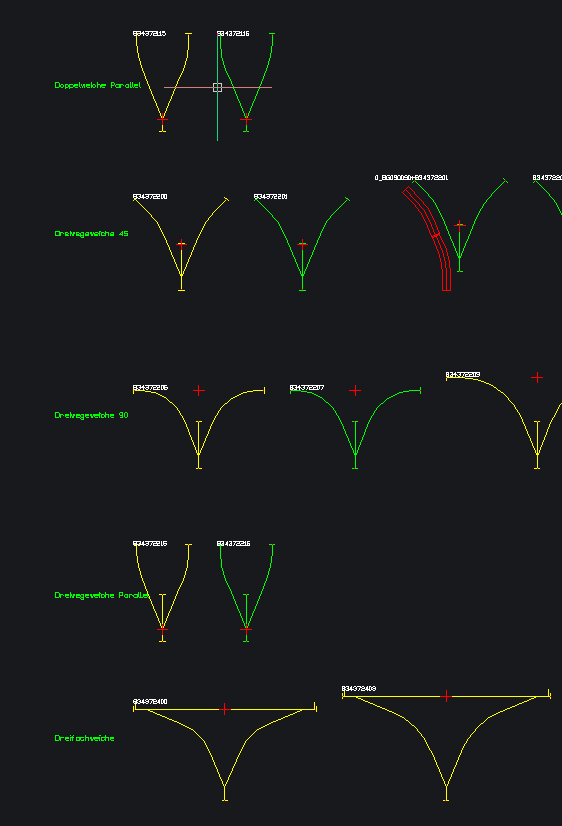

Hier die Weichen . Hier die erzeugte dxf Datei der Einfügepunkte als Beispiel des letzte Laufs

Abdeckung

Alle 107 Items (27 Boegen + 80 Weichen) sind exklusiv genau einem Schalter zugeordnet. Keine Ueberlappungen, keine Luecken.

Uebersicht aller Schalter

Schalter	Items	WeichenTyp	KurvenWinkel	Einfuegepunkt-Kriterium
`--boegen`	27	-	22.5, 45, 67.5, 90, 180	Tangentenschnittpunkt am Bogen (180: Mittelpunkt)
`--weichen45`	32	Einzel-, Doppel-, Dreiwegeweiche	45	Tangente oberer Bogenpunkt x laengste Vertikale
`--weichen90`	24	Einzel-, Doppel-, Dreiwegeweiche	90	Tangente oberer Bogenpunkt x laengste Vertikale
`--weichenkoerper`	8	Einzel-, Doppel-, Dreiwegeweiche	22.5	Laengste Diagonale x laengste Vertikale
`--weichen-parallel`	8	Einzel-, Doppel-, Dreiwegeweiche	0	Laengste Diagonale x laengste Vertikale
`--dreifachweiche`	6	Dreifachweiche	90	Mittelpunkt laengste Horizontale
`--delta`	1	Deltaweiche	90	Mittelpunkt laengste Horizontale
`--sternweiche`	1	Sternweiche	0	Zentrum (Mittelpunkt laengste Horizontale)
Gesamt	107

Umgebungsvariablen

Werden durch bin/setenv.bat gesetzt:

Variable	Verwendung
`DXFM_DATA`	Pfad zu `data/` (JSON + DXF Quelldateien)
`DXFM_RESULTS`	Pfad zu `results/` (Ausgabe)

set_koords

Setzt Koordinatensystem-Bloecke (K1, K2, K3, K4) in Omniflo DXF-Dateien. Jeder Block enthaelt drei Linien vom Ursprung: rot (X-Achse, Laenge 1), gruen (Y-Achse, Laenge 2), blau (Z-Achse, Laenge 3).

Aufruf

python lib/set_koords.py [--schalter] [--number SIVASNR] [--force]

Datenquellen

Pfad	Inhalt
`data/json/omniflo_boegen.json`	Liste aller Boegen mit Sivasnr, ProfilTyp etc.
`data/json/omniflo_weichen.json`	Liste aller Weichen mit Sivasnr, ProfilTyp etc.
`data/omniflo/.dxf` / `results/.dxf`	DXF-Quelldateien (bevorzugt aus results/, Fallback data/omniflo/)

Ablauf

JSON-Daten und SWITCH_FILTERS (aus utils.py) laden
Fuer jede gefilterte Sivasnr die DXF-Datei laden
Kx-Position geometrisch berechnen (abhaengig von Typ und Schalter)
Block-Referenz mit korrekter Rotation einfuegen und DXF nach results/ speichern

Schalter

--k1set

K1 an alle Boegen und Weichen setzen.

Boegen: Beginn der obersten horizontalen Linie. x rechts, y oben, z aus Zeichenebene (rz=0).
Weichen: Beginn der untersten vertikalen Linie. x oben, y links, z aus Zeichenebene (rz=90).

--k2set

K2 an alle Boegen und Weichen setzen (linker Bogenzweig). Nutzt dieselben SWITCH_FILTERS wie set_einfuegepkt.py.

Boegen: Position am anderen Ende der Kette (Gerade-Bogen-Gerade). x tangential zur Linie, zur Bogenmitte zeigend. 180-Grad-Sonderfall: rz=0.
Weichen (weichen45, weichen90, weichen_parallel): Folgt dem Bogenzweig bis zum Ende. x tangential, bei Doppelweichen: linker Zweig.
Weichenkoerper: Ende der linken langen Diagonale.
Dreifach-/Delta-/Sternweiche: Linkes Ende der laengsten horizontalen Linie.

--k3set

K3 an Weichen mit 2+ Boegen setzen (rechter Zweig). Gleiche Logik wie K2, aber rechter Ast (groesstes x). Nur bei: Doppelweichen, Dreiwegeweichen, Dreifachweiche, Delta, Stern, Weichenkoerper Doppel/Dreiwege.

--k4set

K4 an Weichen setzen (oberes Ende der K1-Linie). Rotation wie K1 (rz=90). Kein K4 bei: Boegen, Doppelweiche, Dreifachweiche, Deltaweiche.

--set-all

Alle Koordinatensysteme (K1-K4) in einem Durchgang setzen.

--force

Bestehende Kx ueberschreiben (sonst skip wenn vorhanden). Duplikate werden immer bereinigt (letztes bleibt).

--show-omniflo

Erzeugt eine Uebersichts-DXF (results/koords_uebersicht.dxf) mit allen Omniflo-Elementen und farbigen Kreuzen an den K-Positionen:

Koordinatensystem	Farbe
K1	rot
K2	orange
K3	gelb
K4	gruen

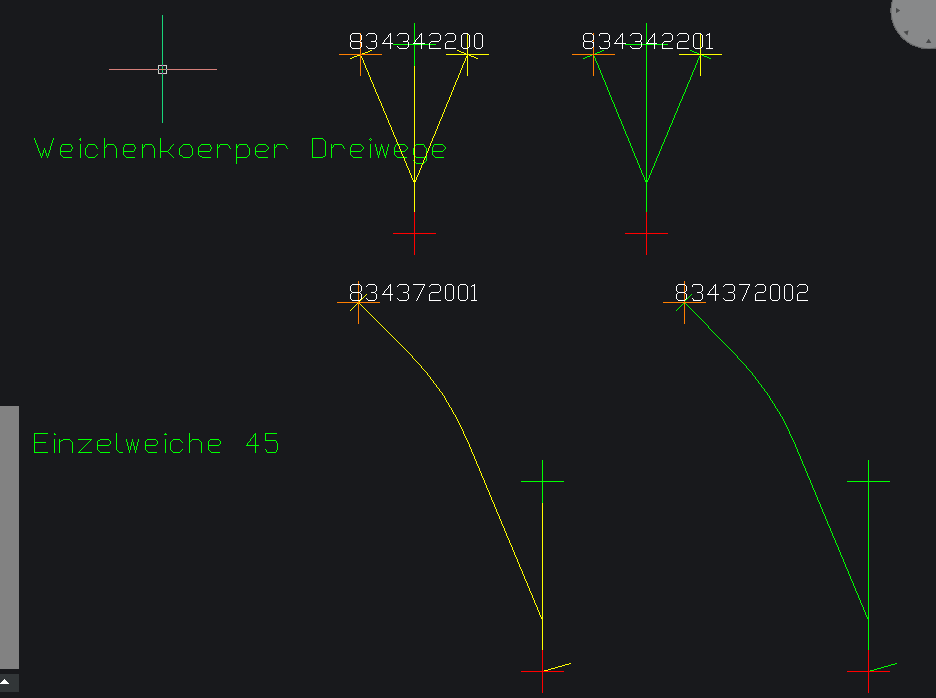

So sehen in der Übersicht die Markierungen von K1 bis K4 aus: Hier eine Übersicht wie die gesamte Datei aussieht

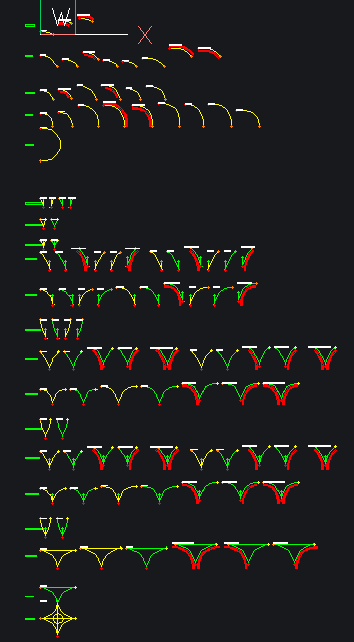

Hier die erzeugte dxf Datei mit den Koordinatensystemen als Beispiel des letzte Laufs

--test

Erzeugt Testdatei (results/ks_test.dxf) mit 4 Koordinatensystemen und verifiziert das Ruecklesen.

--number SIVASNR

Nur die angegebene 9-stellige Sivasnr verarbeiten. Kombinierbar mit jedem Schalter.

Uebersicht K-Zuordnung

K	Boegen	Weichen	Weichenkoerper	Dreifach/Delta/Stern
K1	Oberste H-Linie (rz=0)	Unterste V-Linie (rz=90)	Unterste V-Linie (rz=90)	Unterste V-Linie (rz=90)
K2	Anderes Kettenende	Linker Bogenzweig	Linke Diagonale	Linkes H-Linienende
K3	-	Rechter Bogenzweig (2+ Boegen)	Rechte Diagonale (2+ Diag.)	Rechtes H-Linienende
K4	-	Oberes K1-Linienende	Oberes K1-Linienende	Sternweiche: ja

Umgebungsvariablen

Variable	Verwendung
`DXFM_DATA`	Pfad zu `data/` (JSON + DXF Quelldateien)
`DXFM_RESULTS`	Pfad zu `results/` (Ausgabe)

set_attributs

Fuegt Attribute (ATTDEF) zu allen Omniflo DXF-Dateien hinzu und verpackt die gesamte Geometrie in eine benannte Blockdefinition. Die Attribut-Tags und deren Werte werden ueber eine Konfigurationsdatei gesteuert.

Voraussetzung: Die Quelldateien in data/omniflo/ sollten zuvor durch set_einfuegepkt.py verarbeitet worden sein, damit $INSBASE korrekt gesetzt ist.

Aufruf

python lib/set_attributs.py [--number SIVASNR] [--dry-run]

Datenquellen

Pfad	Inhalt
`cfg/attradd.cfg`	Attribut-Konfiguration (Tags und Quellfelder je Elementtyp)
`data/json/omniflo_boegen.json`	Liste aller Boegen mit Metadaten
`data/json/omniflo_weichen.json`	Liste aller Weichen mit Metadaten
`data/omniflo/*.dxf`	DXF-Quelldateien (Basis: Ausgabe von `set_einfuegepkt.py`)

Ablauf

Konfiguration aus cfg/attradd.cfg lesen
JSON-Daten laden und Lookup-Tabelle (Sivasnr -> Typ + Eintrag) erstellen
Fuer jede Sivasnr die DXF-Datei oeffnen, bestehende ATTDEFs entfernen
Neue ATTDEFs gemaess Config einfuegen (Layer ATTRIB, unterhalb der Geometrie)
Alle Entities (Geometrie + ATTDEFs) in eine Blockdefinition verschieben:
- Blockname = Sivasnummer (identisch mit dem Dateinamen ohne .dxf)
- Basispunkt der Blockdefinition = $INSBASE aus dem DXF-Header
Im Modelspace einen INSERT auf den neuen Block einfuegen, mit ATTRIB-Entities befuellt aus den ATTDEF-Standardwerten (ermoeglicht Attributanzeige per Klick in BricsCAD)
Ergebnis nach results/omniflo/ speichern

Ausgabestruktur (DXF)

BLOCKS
  BLOCK "<sivasnr>"  (Basispunkt = $INSBASE)
    <Geometrie-Entities>
    ATTDEF BESCHR = "..."
    ATTDEF ARTINR = "..."
    ...
  ENDBLK

ENTITIES (Modelspace)
  INSERT "<sivasnr>" at (0, 0)
    ATTRIB BESCHR = "..."
    ATTRIB ARTINR = "..."
    ...
  SEQEND

Der INSERT im Modelspace traegt die konkreten Attributwerte und ist in BricsCAD per Klick editierbar. Die Blockdefinition mit ATTDEFs dient als Vorlage fuer den Block-Import via import_element_as_block (omniflo_utils.py).

Konfiguration (attradd.cfg)

Die Config-Datei ist im INI-Format mit Abschnitten je Elementtyp. Quellwerte koennen sein:

JSON-Feldname (z.B. ProfilTyp) - Wert wird aus dem JSON-Eintrag gelesen
Fester Text in Anfuehrungszeichen (z.B. "Omniflo Kurve")
Platzhalter {sivasnr} - wird durch die Sivasnr ersetzt

Attribute Omniflo Kurve (Bogen)

ATTDEF-Tag	Quelle	Beschreibung
`BESCHR`	`ProfilTyp`	Profilbezeichnung aus JSON
`ARTINR`	`Sivasnr`	Sivas-Artikelnummer
`TEILEART`	`"Omniflo Kurve"`	Fester Typname
`RADIUS`	`Radius`	Kurvenradius in mm
`WINKEL`	`KurvenWinkel`	Kurvenwinkel in Grad
`SIVASNR_TEF`	`SivasnrTEF`	Sivas-Nr. des TEF-Antriebs (leer = kein Antrieb)
`LAYER`	(aus [layer])	Layer-Name gemaess Kategorisierung

Attribute Omniflo Weiche

ATTDEF-Tag	Quelle	Beschreibung
`BESCHR`	`ProfilTyp`	Profilbezeichnung aus JSON
`ARTINR`	`Sivasnr`	Sivas-Artikelnummer
`TEILEART`	`"Omniflo Weiche"`	Fester Typname
`WEICHENTYP`	`WeichenTyp`	Weichentyp (Einzelweiche, Doppelweiche, Dreiwegeweiche, ...)
`WINKEL`	`KurvenWinkel`	Kurvenwinkel in Grad
`RICHTUNG`	`KurvenRichtung`	Richtungskennung (1=Links, 2=Rechts, 3=Beide, 7=Dreiweg)
`SIVASNR_TEF`	`SivasnrTEF`	Sivas-Nr. des TEF-Antriebs (leer = kein Antrieb)
`LAYER`	(aus [layer])	Layer-Name gemaess Kategorisierung

CSV-Export-Felder (Merkmale)

Die Attribute werden beim CSV-Export (export_csv.py / OMNI_EXPORT) wie folgt in CSV-Merkmale ueberfuehrt. CSV-Format: Elementnummer;TeileArt;TeileId;Bezeichnung;Anzahl;Merkmale

Omniflo Kurve:

Merkmal	Quelle	Typ
`Kurvenwinkel`	JSON `KurvenWinkel`	float
`Radius`	JSON `Radius`	float
`Höhe`	Attribut `HOEHE` / Z-Koordinate	string
`Drehung`	Attribut `DREHUNG` / CAD-Rotation	float
`SivasNummer`	JSON `Sivasnr`	string

Omniflo Weiche:

Merkmal	Quelle	Typ
`Weichentyp`	JSON `WeichenTyp`	string
`Richtung`	JSON `KurvenRichtung`	string
`Weichenwinkel`	JSON `KurvenWinkel`	float
`Höhe`	Attribut `HOEHE` / Z-Koordinate	string
`Drehung`	Attribut `DREHUNG` / CAD-Rotation	float
`Antrieb Kurve`	`SivasnrTEF` != null	bool
`SivasNummer`	JSON `Sivasnr`	string

Höhe und Drehung werden beim Export selbst aus den Blockinformationen entnommen und dann ins json geschrieben.

ATTDEF-Tag	Quelle	Beschreibung
`HOEHE`	`"2000"`	Montagehoehe in mm (wird beim Export aus Z-Koordinate aktualisiert)
`DREHUNG`	`"0"`	Drehwinkel in Grad (wird beim Export aus CAD-Rotation aktualisiert)

Schalter

--number SIVASNR / -n SIVASNR

Nur die angegebene Sivasnr verarbeiten.

--dry-run / -d

Nur anzeigen welche Attribute gesetzt wuerden, ohne DXF-Dateien zu schreiben.

Umgebungsvariablen

Variable	Verwendung
`DXFM_DATA`	Pfad zu `data/` (JSON + DXF Quelldateien)
`DXFM_CFG`	Pfad zu `cfg/` (attradd.cfg)
`DXFM_RESULTS`	Pfad zu `results/` (Ausgabe nach `results/omniflo/`)

Alle drei haben Fallback auf relative Pfade vom Projektverzeichnis.
