1. Integration des Shapes Eckrad in die Library des RD Configurators

1.1 Declarations

1.1.1 Main_SSG->Declarations->Types->SSG_Group

Typendeklaration des Eckrads. Welche Daten welcher Art soll es aufnehmen? Aufnahme der Definition in die Libary

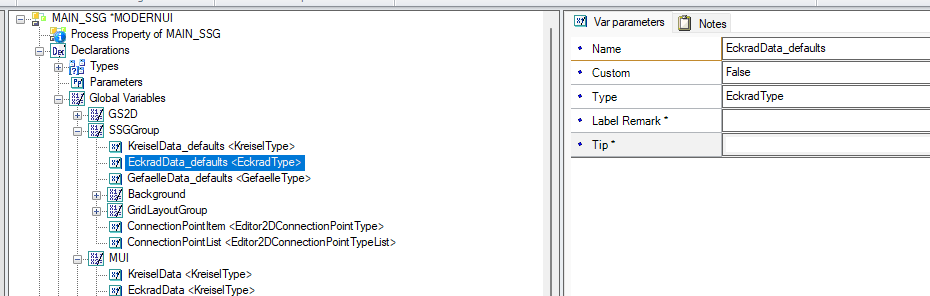

1.1.2 Main_SSG->Declarations->GlobalVariables->MUI

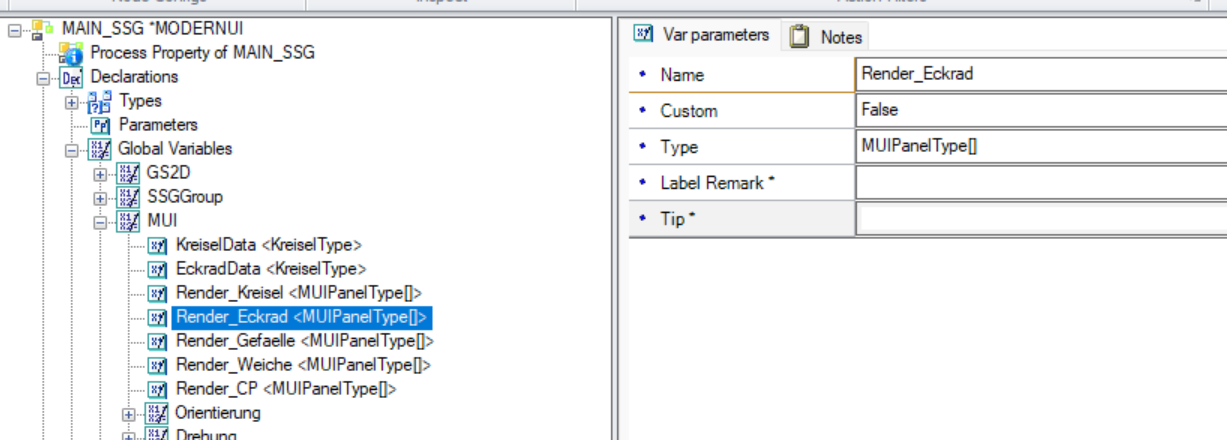

setzt die Default Data Render_Eckrad: Wird in Declarations->Functions->MUI->Func EckradUI vom ModernUI Render verwendet. siehe Declaration Func Eckrad Danach noch einmal in der Main Group zum Aufbau in deren INIT Main Group->INIT->MUI->EckradUI auch vom Renderer .

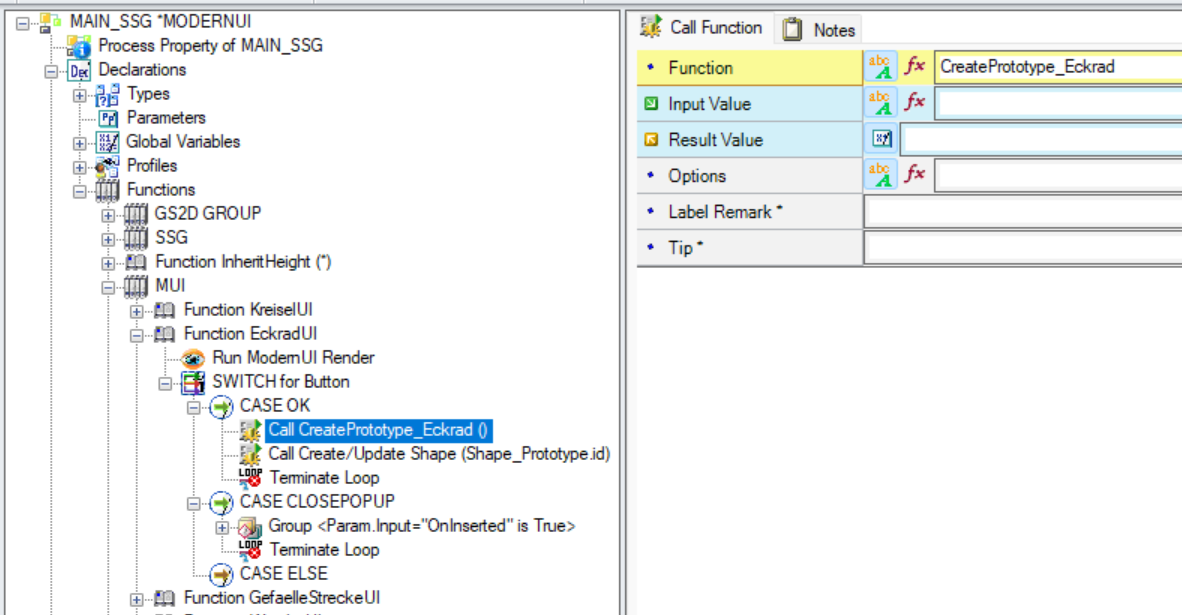

1.1.3 Main_SSG->Declarations->Functions->SSG->Kreisel_PROTOTYPE_GROUP->Create Proto

1.1.4 Main_SSG->Declarations->Functions->SSG->Kreisel_PROTOTYPE_GROUP->Update Shape

1.2 Definition des Modern User Interface (MUI)

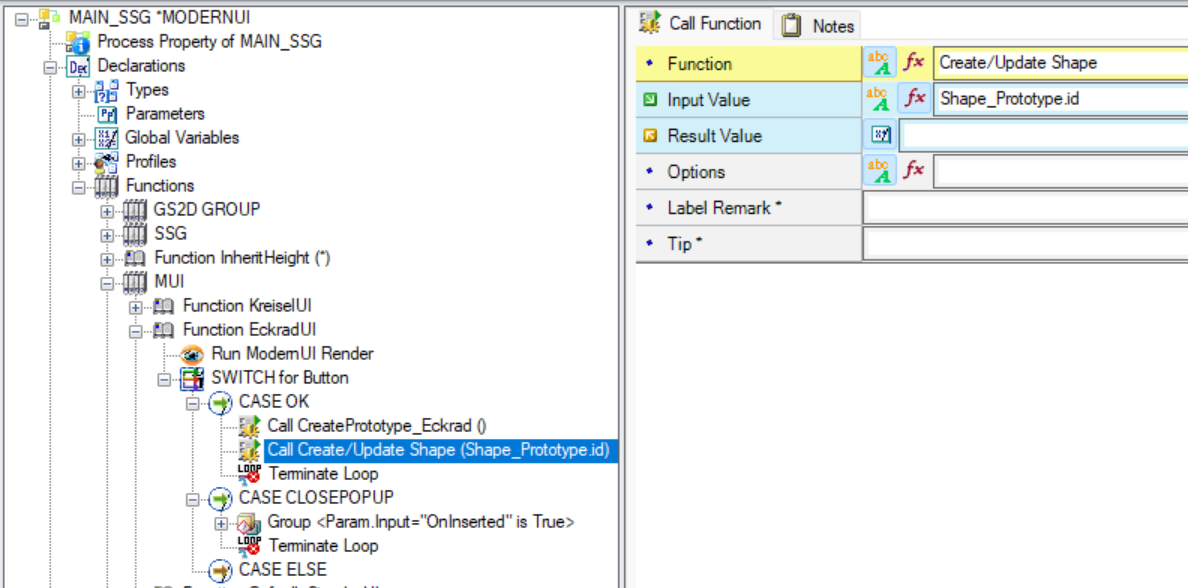

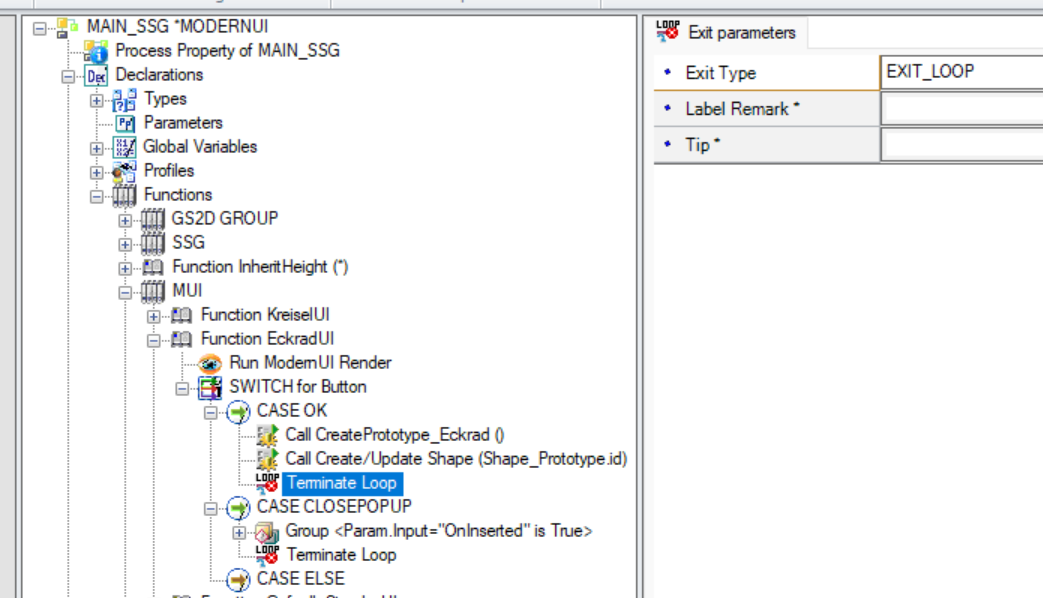

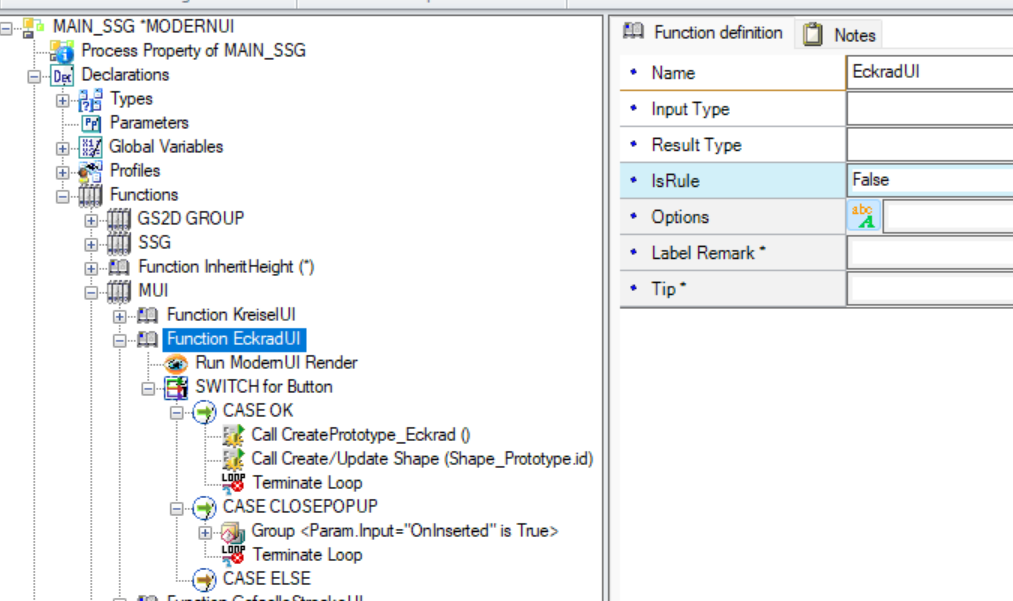

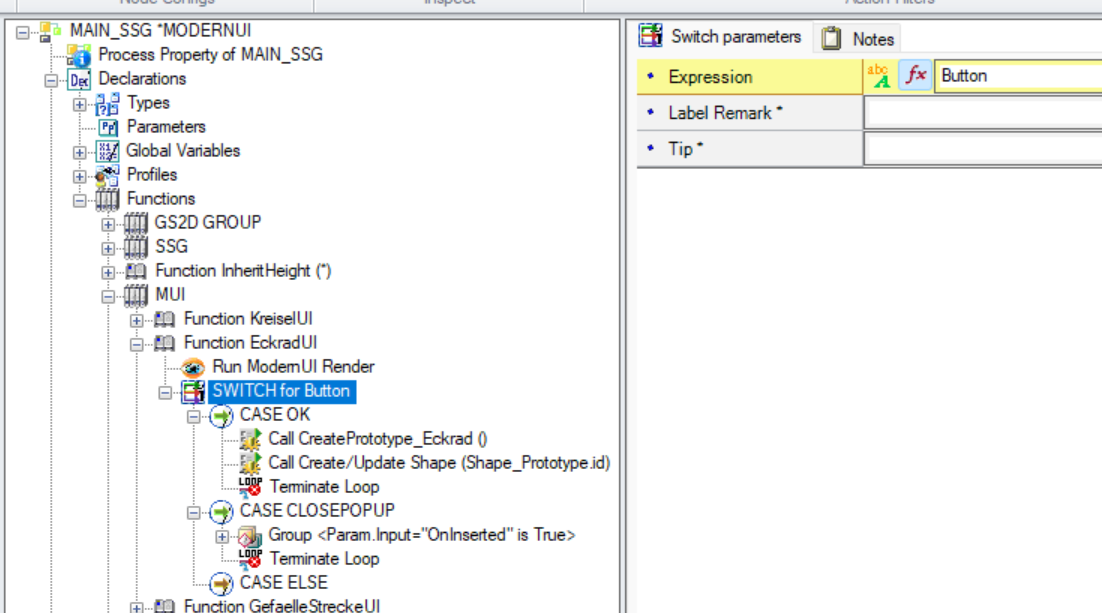

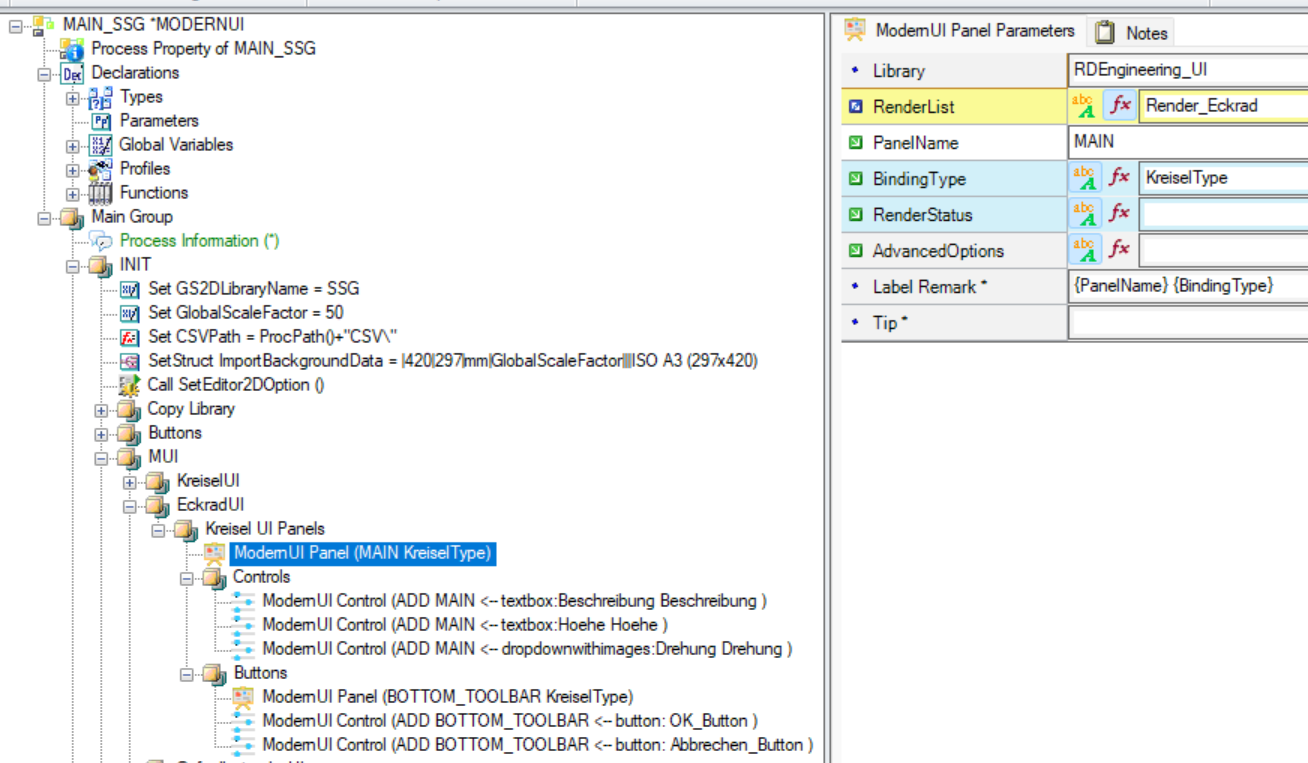

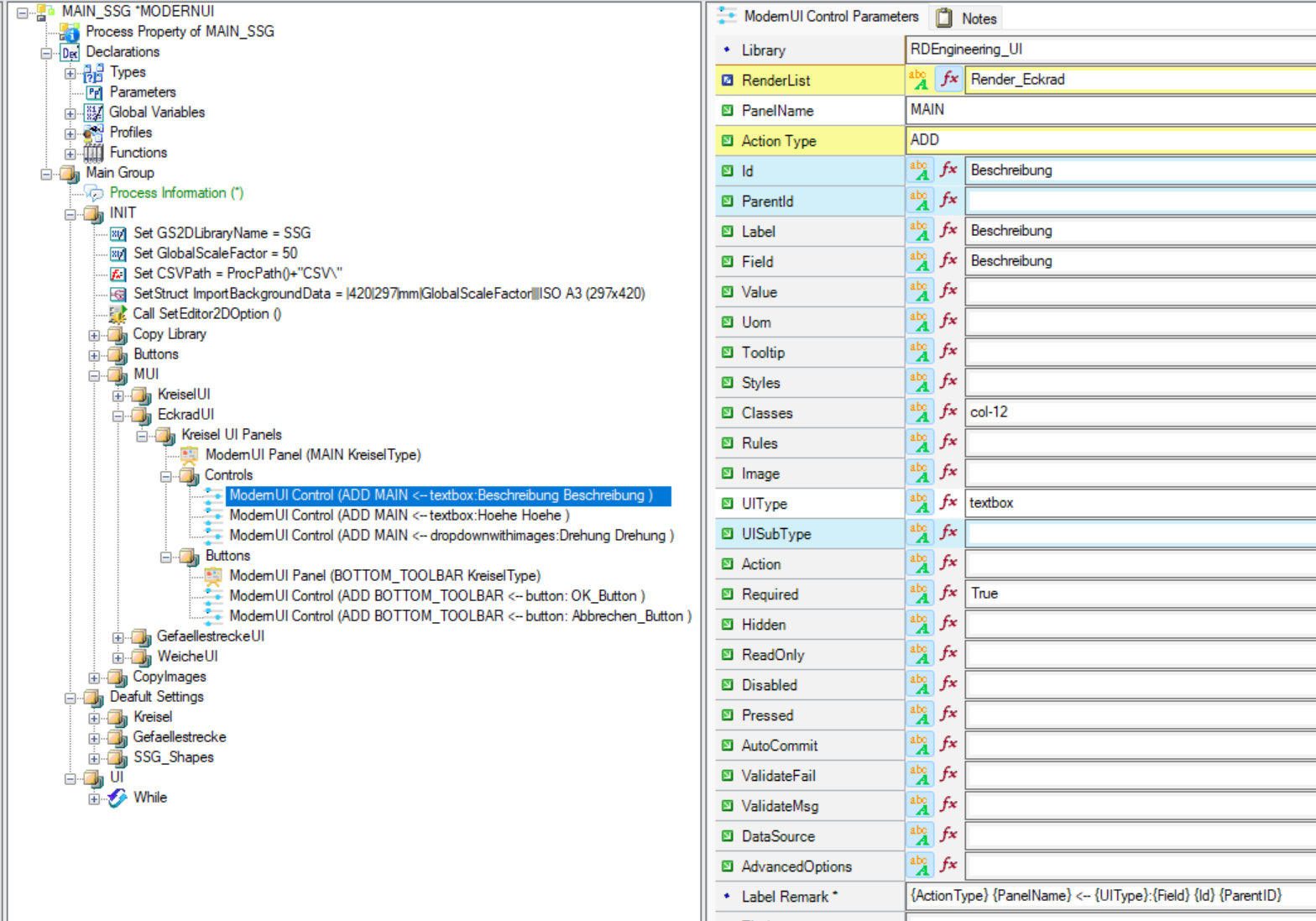

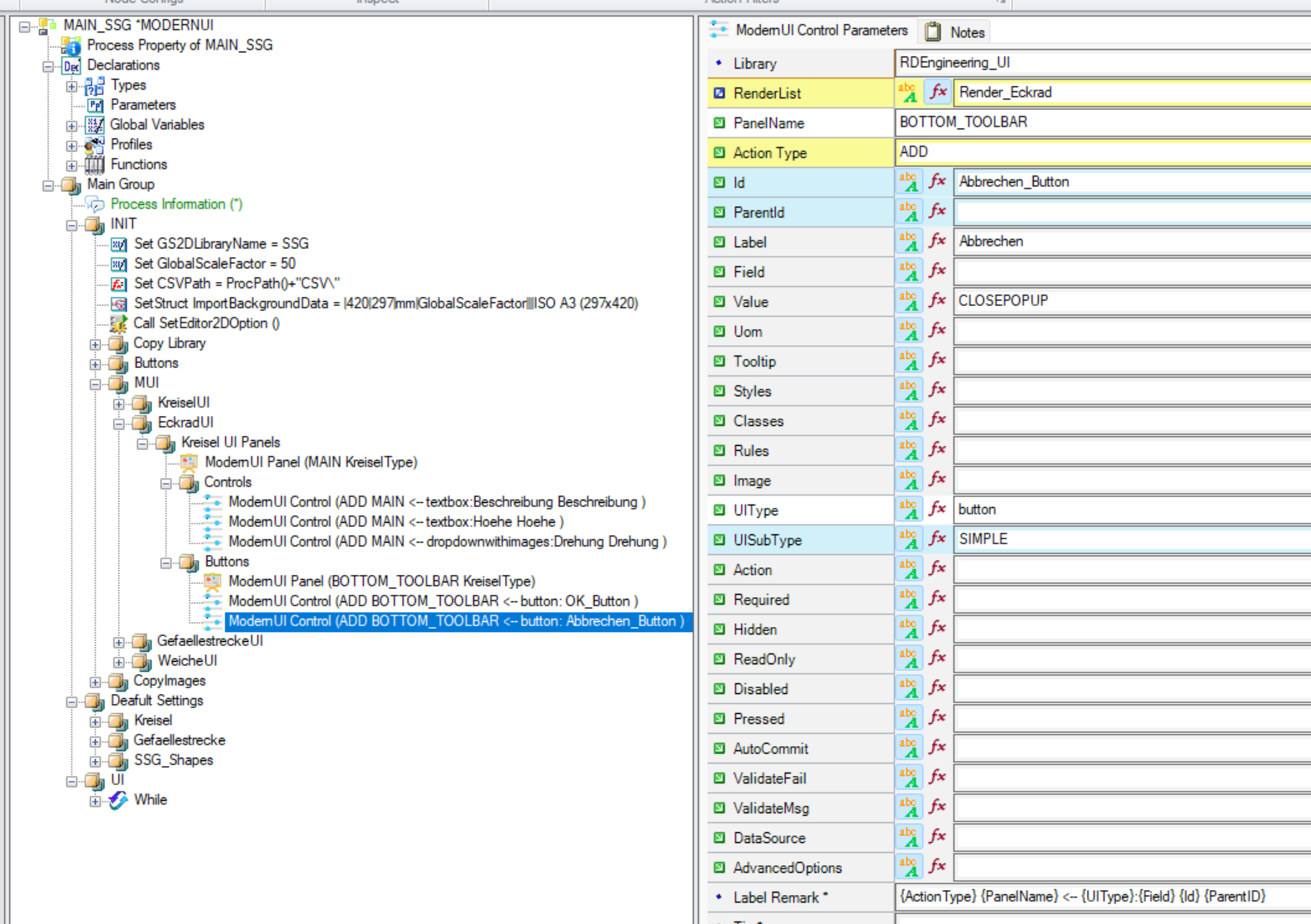

1.2.1 Main_SSG->Declarations->Functions->MUI

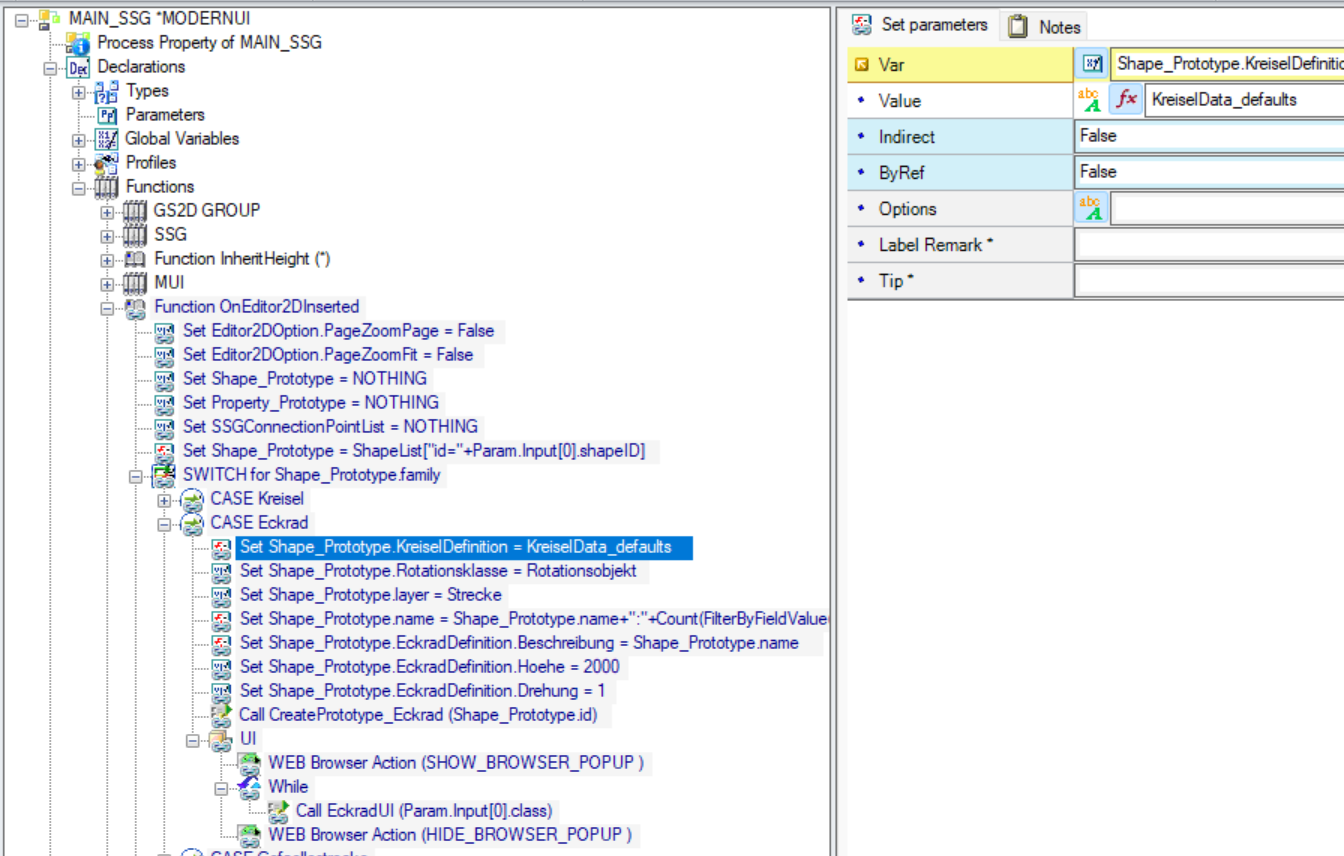

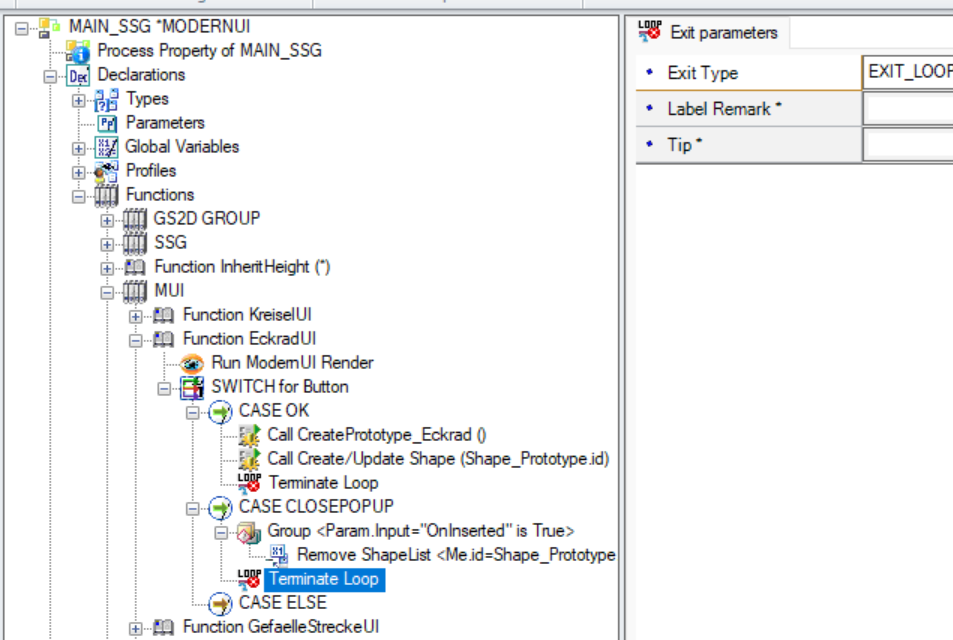

1.2.2 Main_SSG->Declarations->FunctionOnEditor2DInserted->SwitchForShapeFamily

1.3 Initialisierung des Modern User Interfaces (MUI)

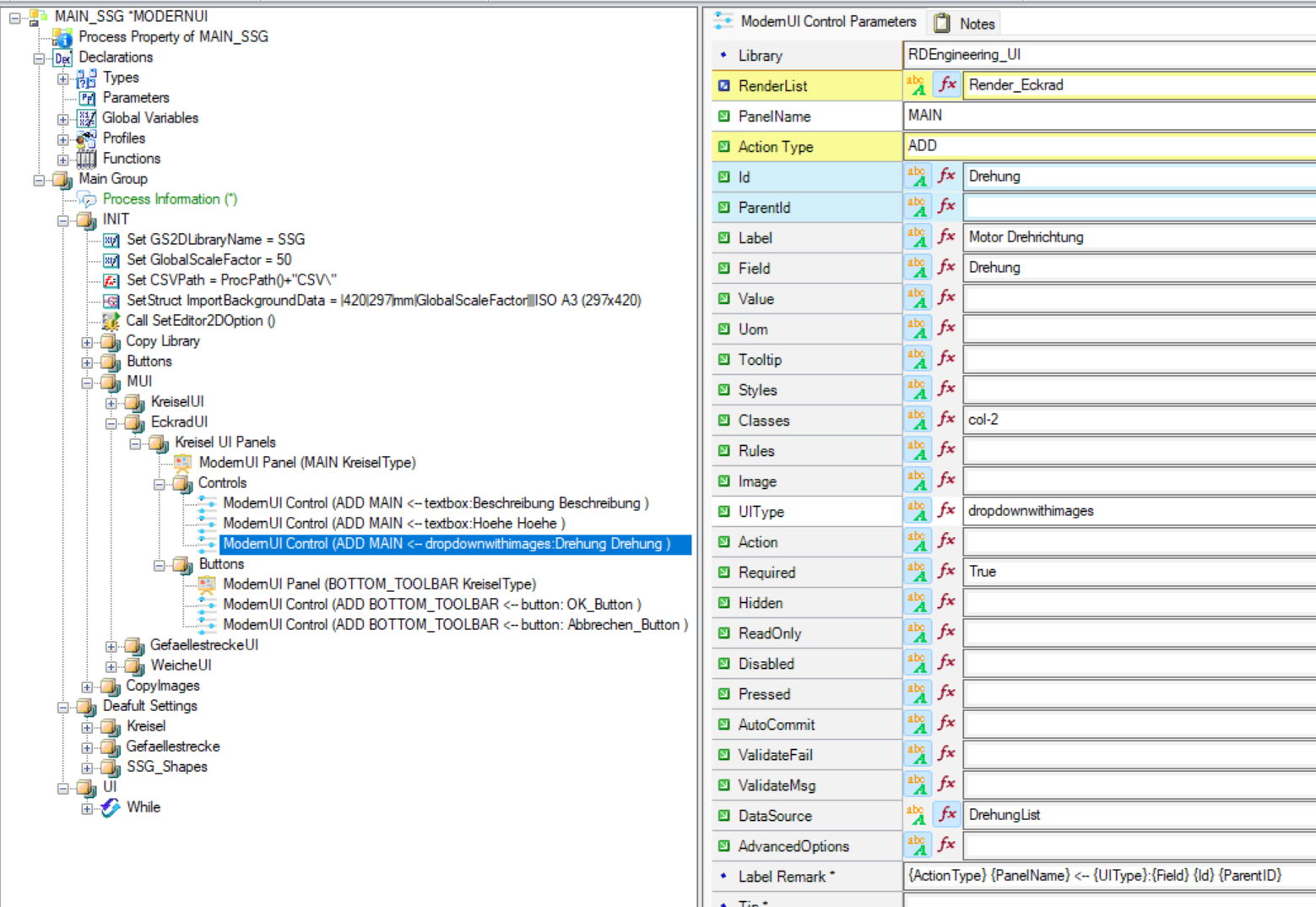

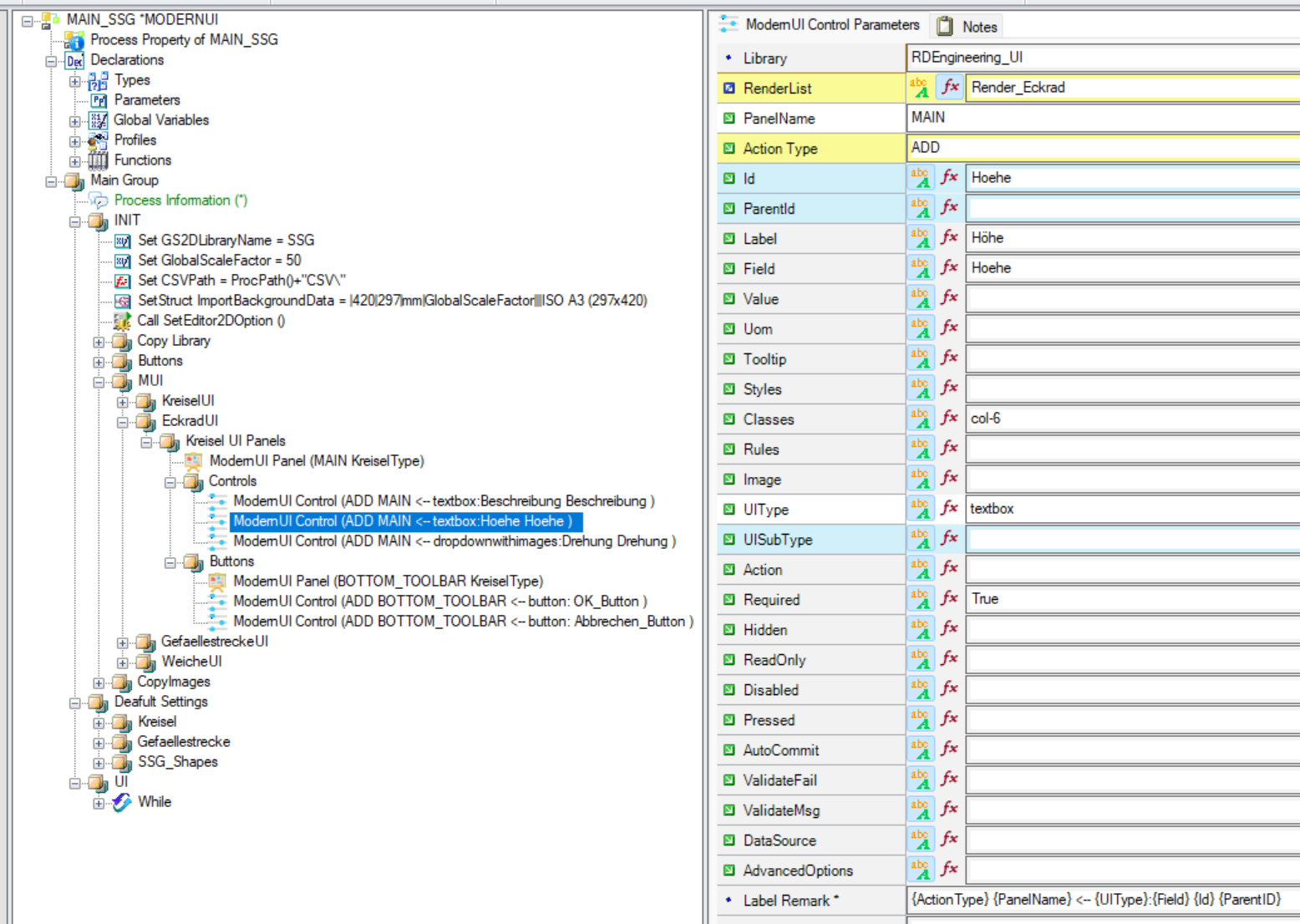

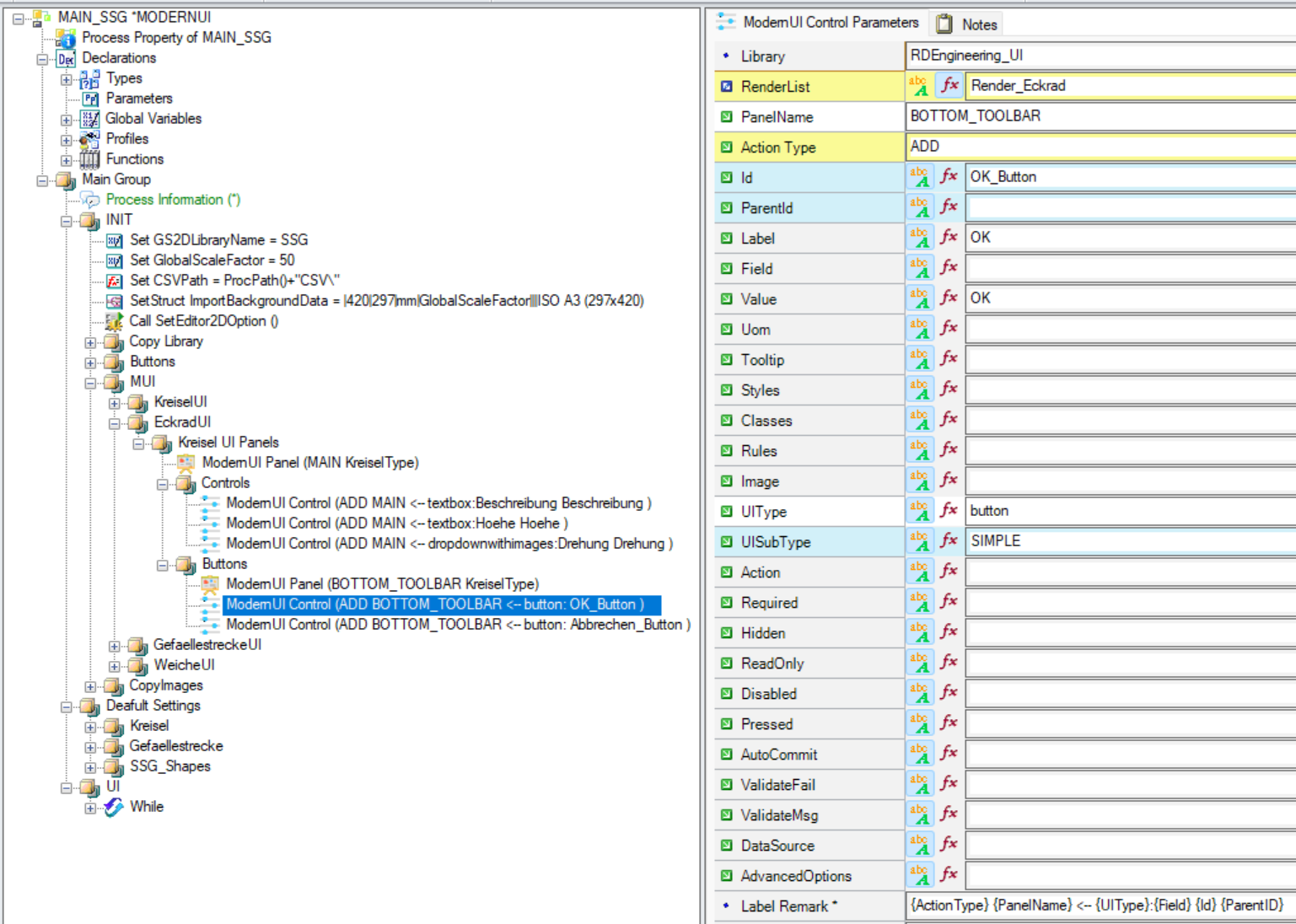

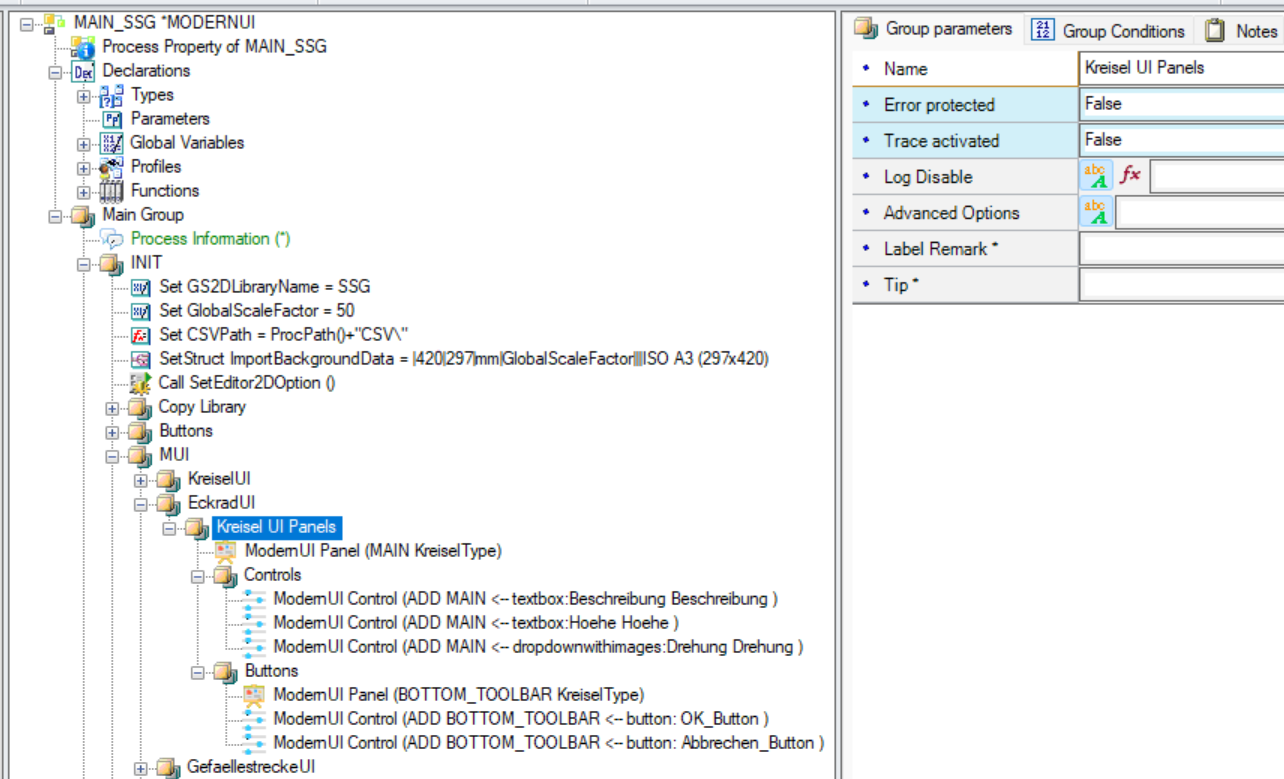

Main_Group->INIT->MUI->EckradUI->KreiselUIPanels

2. Graphical 2d Editor Wizard

Tab Icons

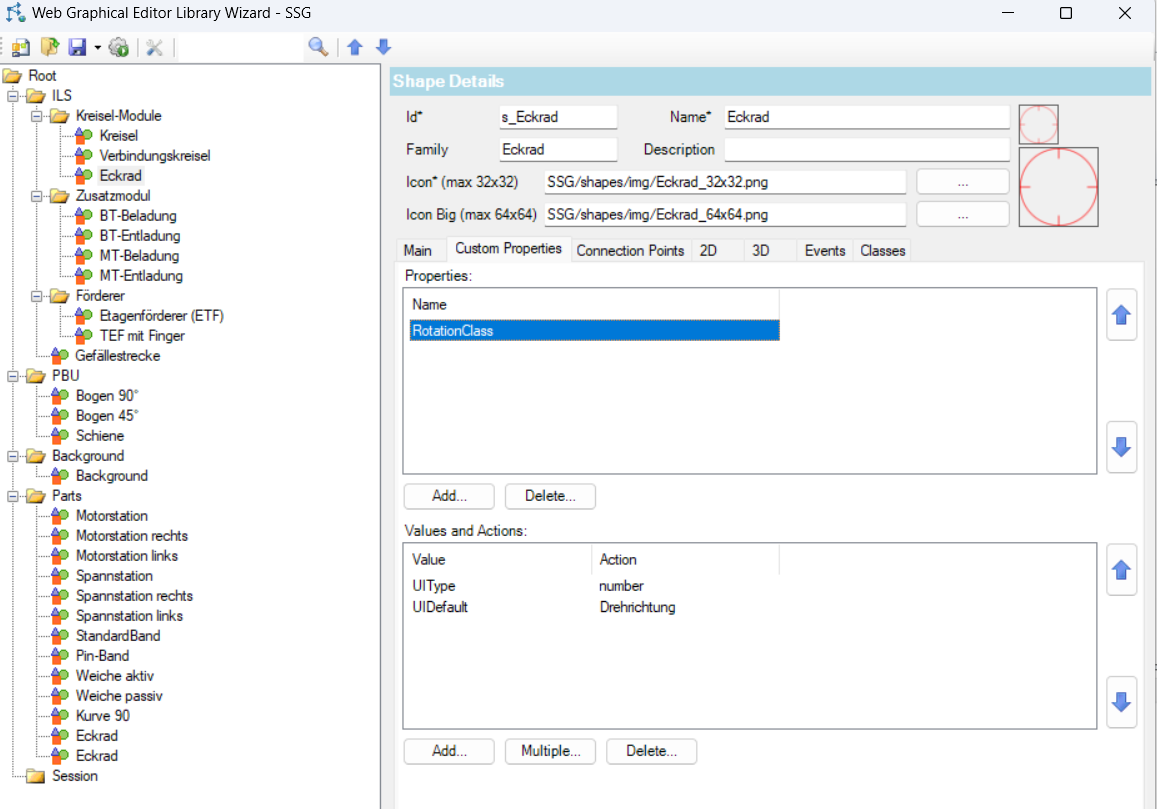

Tab Rotation Class

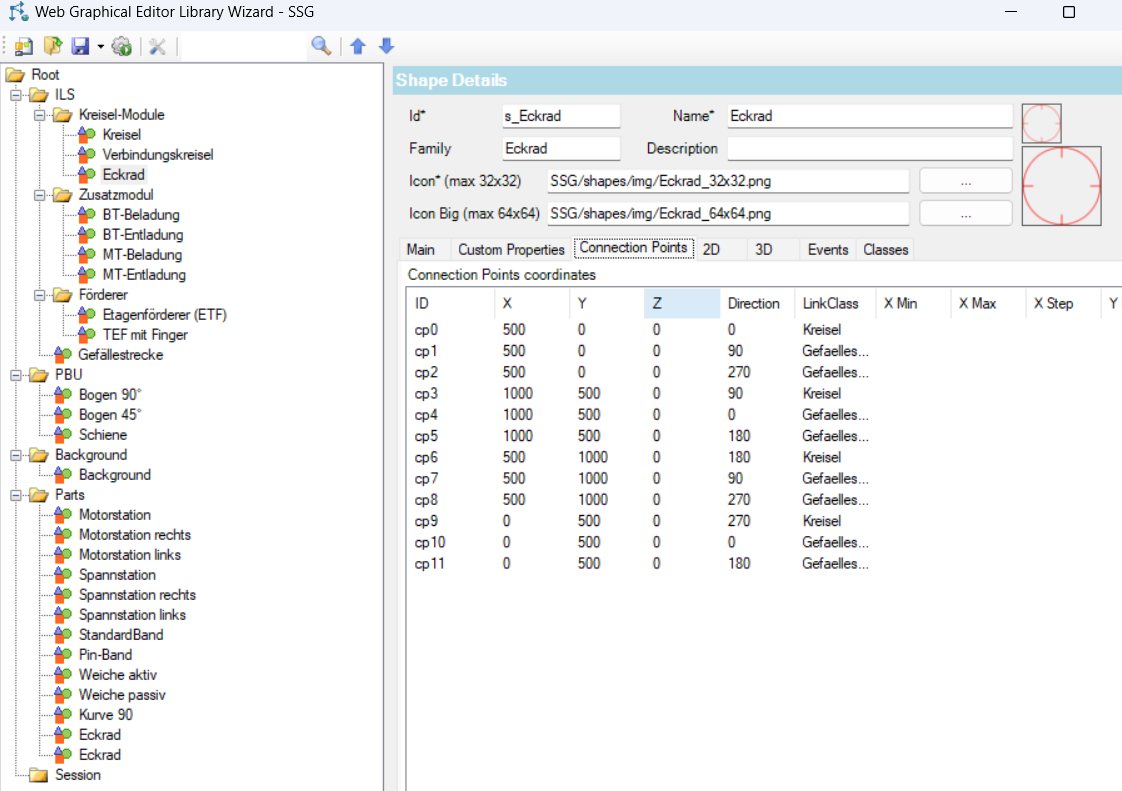

Tab Connection Points

Tab Events
