2. Fahrstrecken Omniflo
2.2 Aluprofil Bögen (AP-Bögen)
Für Fahrstrecke
Radius 400
| Beschreibung / Bemerkung | Art. Nr. | Abmessungen |
|---|---|---|

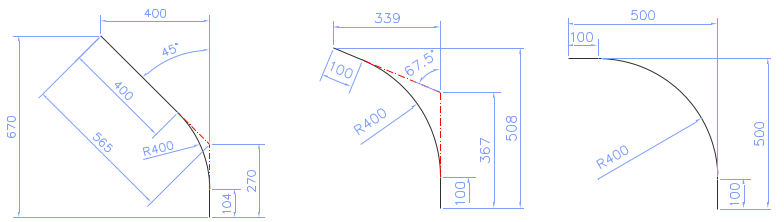

| ALUPROFILBOGEN APB 110 R 400/45 400 | 821104021 | APB 110 R 400/45° – 400/670 |
| ALUPROFILBOGEN APB 110 R 400/67,5 339 | 821104024 | APB 110 R 400/67,5° – 339/508 |
| ALUPROFILBOGEN APB 110 R 400/90 500 | 821104022 | APB 110 R 400/90° – 500/500 |
Radius 500
| Beschreibung / Bemerkung | Art. Nr. | Abmessungen |
|---|---|---|
| ALUPROFILBOGEN APB 110 R 500/90 550 | 821104030 | APB 110 R 500/90° – 550/550 |
Radius 550
| Beschreibung / Bemerkung | Art. Nr. | Abmessungen |
|---|---|---|

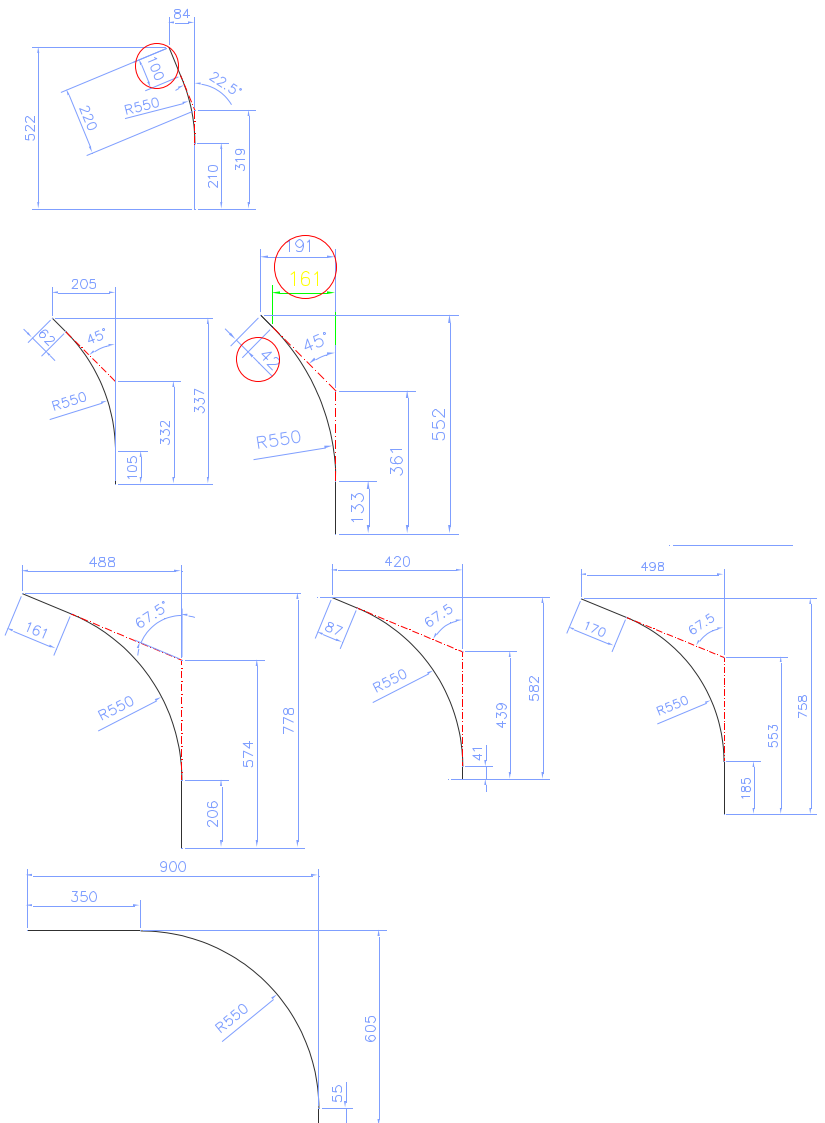

| ALUPROFILBOGEN APB 110 R 550/22,5 84 | 821104025 | APB 110 R 550/22,5° – 84/522 |
| ALUPROFILBOGEN APB 110 R 550/45 232 | 821104026 | APB 110 R 550/45° – 232/610 |
| ALUPROFILBOGEN APB 110 R 550/45 205 | 821104037 | APB 110 R 550/45° – 205/337 |
| ALUPROFILBOGEN APB 110 R 550/45 191 | 821104029 | APB 110 R 550/45° 191/552 |
| ALUPROFILBOGEN APB 110 R 550/67,5 432 | 821104027 | APB 110 R 550/67,5° – 488/778 |
| ALUPROFILBOGEN APB 110 R 550/67,5 420 | 821104028 | APB 110 R 550/67,5° – 420/582 |
| ALUPROFILBOGEN APB 110 R 550/67,5 L=185/170 | 821104065 | APB 110 R 550/67,5° – 498/758 |
| ALUPROFILBOGEN APB 110 R 550/90-605-900 | 821104066 | APB 110 R 550/90° – 900/605 |

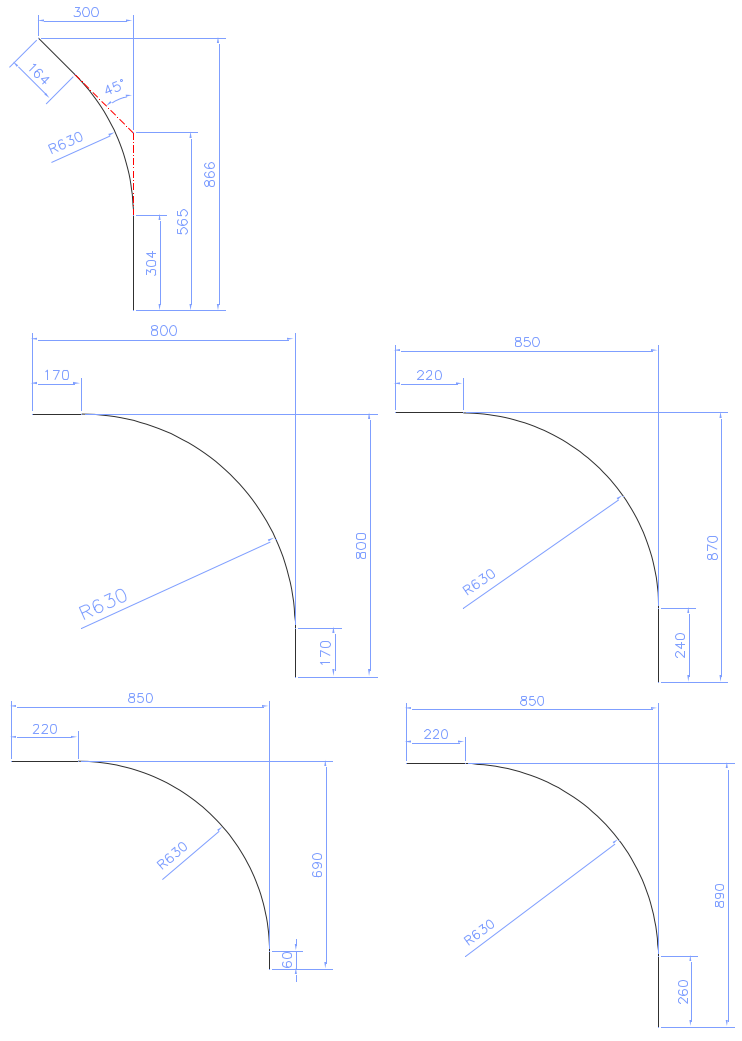

Radius 630
| Beschreibung / Bemerkung | Art. Nr. | Abmessungen |
|---|---|---|
| ALUPROFILBOGEN APB R 630/45 400 | 821104031 | APB 110 R 630/45° – 400/825 |
| ALUPROFILBOGEN APB 110 R 630/90 - 800/800 | 821104033 | APB 110 R 630/90° – 800/800 |
| ALUPROFILBOGEN APB 110 R 630/90 - 850/870 | 821104035 | APB 110 R 630/90° – 850/870 |
| ALUPROFILBOGEN APB 110 R 630/90 - 850/690 | 821104041 | APB 110 R 630/90° – 850/690 |
| ALUPROFILBOGEN APB 110 R 630/90 - 850/890 | 821104034 | APB 110 R 630/90° – 850/890 |
Radius 650
| Beschreibung / Bemerkung | Art. Nr. | Abmessungen |
|---|---|---|
| ALUPROFILBOGEN APB 110 R 650/180 - 1300/800 | 821104043 | APB 110 R 630/180° – 1300/800 |
2.3 Weichen

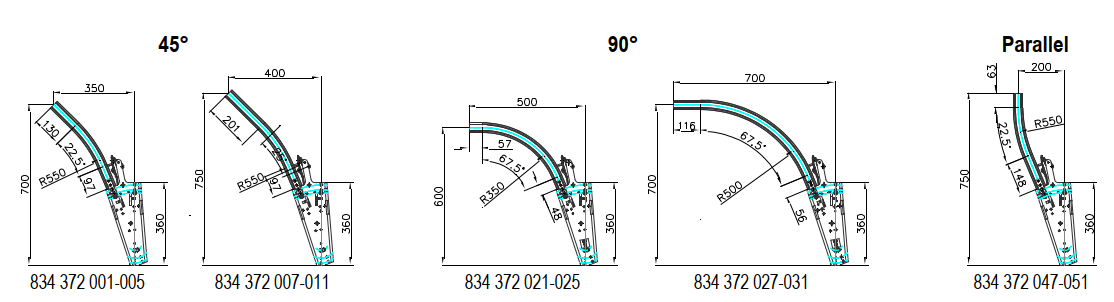

Einzelweichen (Switch S)
Weiche komplett besteht aus:
- Weichenkörper mit Mechanik / Pneumatik
- Bogen APBW
- Verbinder
Mit Ausrüstung Mechanik (M): Für manuelle Bedienung mit Vorschalthebel und Federzylinder
Mit Ausrüstung Pneumatik (P): Für automatische Funktion mit Stopperhebel und Pneumatik-Ventil/-Zylinder
| Artikel-Nr. | Bezeichnung | a | b | c | d | e | f | g | h | i |
|---|---|---|---|---|---|---|---|---|---|---|
| 834372001 | WEICHE S 45°-L-350/700, KPL. MIT M | 1 | 1 | |||||||
| 834372002 | WEICHE S 45°-L-350/700, KPL. MIT P | 1 | 1 | |||||||
| 834372004 | WEICHE S 45°-R-350/700, KPL. MIT M | 1 | 1 | |||||||
| 834372005 | WEICHE S 45°-R-350/700, KPL. MIT P | 1 | 1 | |||||||
| 834372007 | WEICHE S 45°-L-400/750, KPL. MIT M | 1 | 1 | |||||||
| 834372008 | WEICHE S 45°-L-400/750, KPL. MIT P | 1 | 1 | |||||||
| 834372010 | WEICHE S 45°-R-400/750, KPL. MIT M | 1 | 1 | |||||||
| 834372011 | WEICHE S 45°-R-400/750, KPL. MIT P | 1 | 1 | |||||||
| 834372021 | WEICHE S 90°-L-500/600, KPL. MIT M | 1 | 1 | |||||||
| 834372022 | WEICHE S 90°-L-500/600, KPL. MIT P | 1 | 1 | |||||||
| 834372024 | WEICHE S 90°-R-500/600, KPL. MIT M | 1 | 1 | |||||||
| 834372025 | WEICHE S 90°-R-500/600, KPL. MIT P | 1 | 1 | |||||||
| 834372027 | WEICHE S 90°-L-700/700, KPL. MIT M | 1 | 1 | |||||||
| 834372028 | WEICHE S 90°-L-700/700, KPL. MIT P | 1 | 1 | |||||||
| 834372030 | WEICHE S 90°-R-700/700, KPL. MIT M | 1 | 1 | |||||||
| 834372031 | WEICHE S 90°-R-700/700, KPL. MIT P | 1 | 1 | |||||||
| 834372047 | WEICHE S PARALLEL-L-200/750, KPL. MIT M | 1 | 1 | |||||||
| 834372048 | WEICHE S PARALLEL-L-200/750, KPL. MIT P | 1 | 1 | |||||||
| 834372050 | WEICHE S PARALLEL-R-200/750, KPL. MIT M | 1 | 1 | |||||||
| 834372051 | WEICHE S PARALLEL-R-200/750, KPL. MIT P | 1 | 1 |
Weichenkörper
a) 834342011 b) 834342013 c) 834342001 d) 834342002
Bögen APBW
e) 824111001 f) 824111002 g) 824111004 h) 824111005 i) 824111010

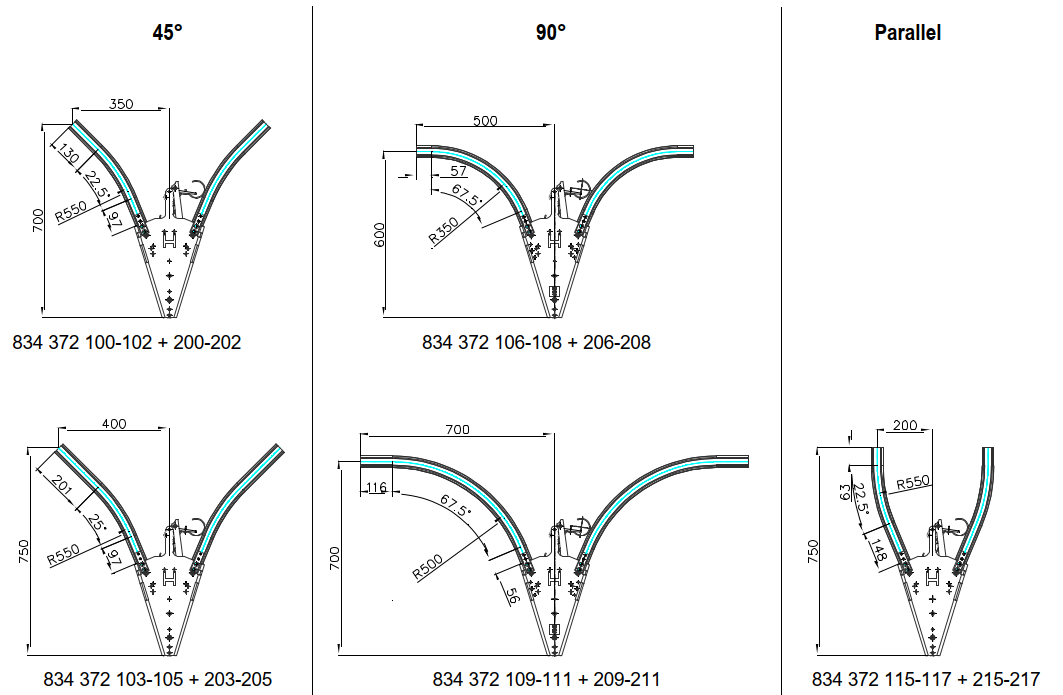

Doppelweichen (Double Switch S D)
Weiche komplett besteht aus:
- Weichenkörper S mit Mechanik / Pneumatik
- Bogen (Curve – C)
- Verbinder
| Artikel-Nr. | Bezeichnung | a | b | c | d | e | f | g | h | i | j |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 834372100 | WEICHE S D 45°-350/700, KPL. MIT M | 1 | 2 | ||||||||
| 834372101 | WEICHE S D 45°-350/700, KPL. MIT P | 1 | 2 | ||||||||
| 834372103 | WEICHE S D 45°-400/750, KPL. MIT M | 1 | 2 | ||||||||
| 834372104 | WEICHE S D 45°-400/750, KPL. MIT P | 1 | 2 | ||||||||
| 834372106 | WEICHE S D 90°-500/600, KPL. MIT M | 1 | 2 | ||||||||
| 834372107 | WEICHE S D 90°-500/600, KPL. MIT P | 1 | 2 | ||||||||
| 834372109 | WEICHE S D 90°-700/700, KPL. MIT M | 1 | 2 | ||||||||
| 834372110 | WEICHE S D 90°-700/700, KPL. MIT P | 1 | 2 | ||||||||
| 834372115 | WEICHE S D PARALLEL-200/750, KPL. MIT M | 1 | 2 | ||||||||
| 834372116 | WEICHE S D PARALLEL-200/750, KPL. MIT P | 1 | 2 |
Dreiwegeweichen (Triple Switch S T)
| Artikel-Nr. | Bezeichnung | a | b | c | d | e | f | g | h | i | j |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 834372200 | WEICHE S T 45°-350/700, KPL. MIT M | 1 | 2 | ||||||||
| 834372201 | WEICHE S T 45°-350/700, KPL. MIT P | 1 | 2 | ||||||||
| 834372203 | WEICHE S T 45°-400/750, KPL. MIT M | 1 | 2 | ||||||||
| 834372204 | WEICHE S T 45°-400/750, KPL. MIT P | 1 | 2 | ||||||||
| 834372206 | WEICHE S T 90°-500/600, KPL. MIT M | 1 | 2 | ||||||||
| 834372207 | WEICHE S T 90°-500/600, KPL. MIT P | 1 | 2 | ||||||||
| 834372209 | WEICHE S T 90°-700/700, KPL. MIT M | 1 | 2 | ||||||||
| 834372210 | WEICHE S T 90°-700/700, KPL. MIT P | 1 | 2 | ||||||||
| 834372215 | WEICHE S T PARALLEL-200/750, KPL. MIT M | 1 | 2 | ||||||||
| 834372216 | WEICHE S T PARALLEL-200/750, KPL. MIT P | 1 | 2 |
Weichenkörper
a) 834342100 b) 834342101 c) 834342102 d) 834342200 e) 834342201 f) 834342202
Bögen APBW
g) 824111001 h) 824111002 i) 824111004 j) 824111005 k) 824111010

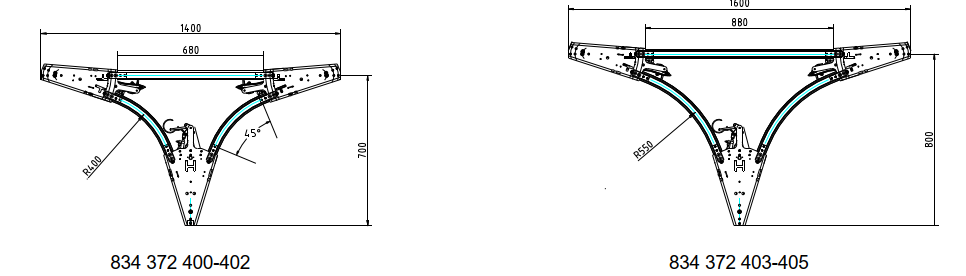

Dreifach-Weiche (S C DELTA)
| Artikel-Nr. | Maße |
|---|---|
| 834372400-402 | 1400x700 |
| 834372403-405 | 1600x800 |
| Artikel-Nr. | Bezeichnung | a | b | c | d | e | f | g | h | i | j | k | l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 834372400 | WEICHE S C DELTA 1400/700, KPL. M | 1 | 1 | 1 | 2 | ||||||||
| 834372401 | WEICHE S C DELTA 1400/700, KPL. P | 1 | 1 | 1 | 2 | ||||||||
| 834372403 | WEICHE S C DELTA 1600/800, KPL. M | 1 | 1 | 1 | 2 | ||||||||
| 834372404 | WEICHE S C DELTA 1600/800, KPL. P | 1 | 1 | 1 | 2 |
Weichenkörper
a) 834342001 b) 834342011 c) 834342100 d) 834342004 e) 834342012 f) 834342101 g) 834342200 h) 824312016 i) 824312017
Bögen APBW
j) 821104038 k) 821104039 l) 821106001

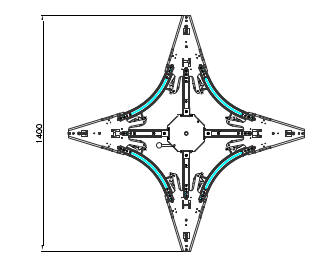

Stern Weiche
| Artikel-Nr. | Bezeichnung | a | b | c | d | e | f | g | h | i | j | k | l |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 834372420 | WEICHE S C STAR 1400/1400, KPL. M | 4 | 1 | 4 |
Weichenkörper
a) 834342001 b) 834342011 c) 834342100 d) 834342004 e) 834342012 f) 834342101 g) 834342200 h) 824312016 i) 824312017
Bögen APBW
j) 821104038 k) 821104039 l) 821106001
2.5 Anlauf- und Rücklaufsperren
Sind als Punkte auf der Strecke anzubringen.
2.6 Spezielle Streckenelemente
2.6.1 Wareneingang/Warenausgang
Ladeschleife
Ladeteleskop
2.6.2 Türlösungen
Einlegeschiene
Schwenkschiene
Teleskopschiene
2.6.3 Parastocking
3. Fördersysteme
3.1 Angetriebene Fahrstrecke (AFS)

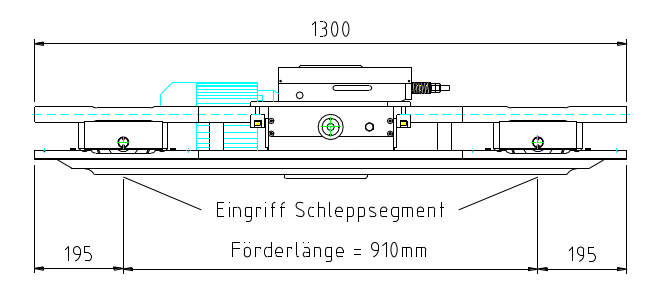

Gerade mit Einbaulänge = 1300

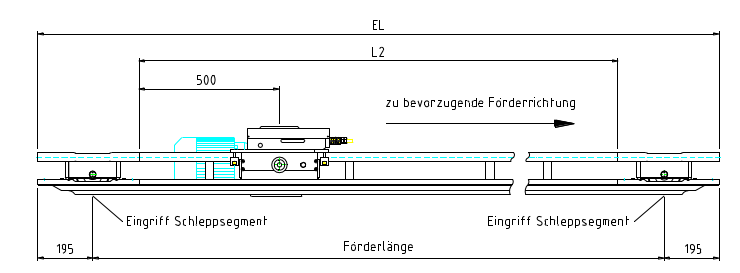

Gerade mit Einbaulänge > 1300
EL = Förderlänge + 390 Kettenlänge = 2 x L2 + 1600 (auf volle Meter aufrunden)
L2 = Förderlänge - 330 Gleitprofillänge = L2 (auf volle Meter aufrunden)

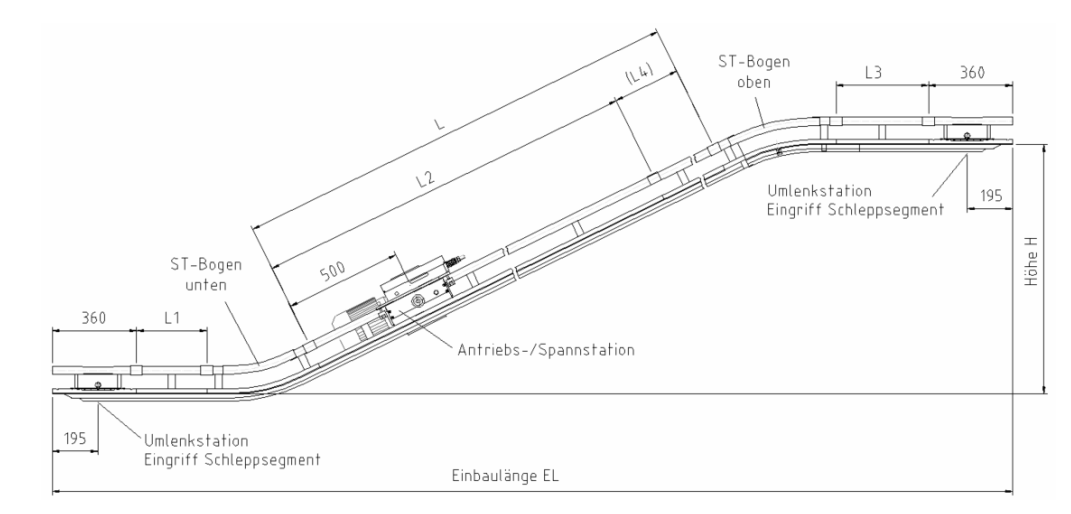

3.2 Schrägförderer (KF, Kettenförderer)

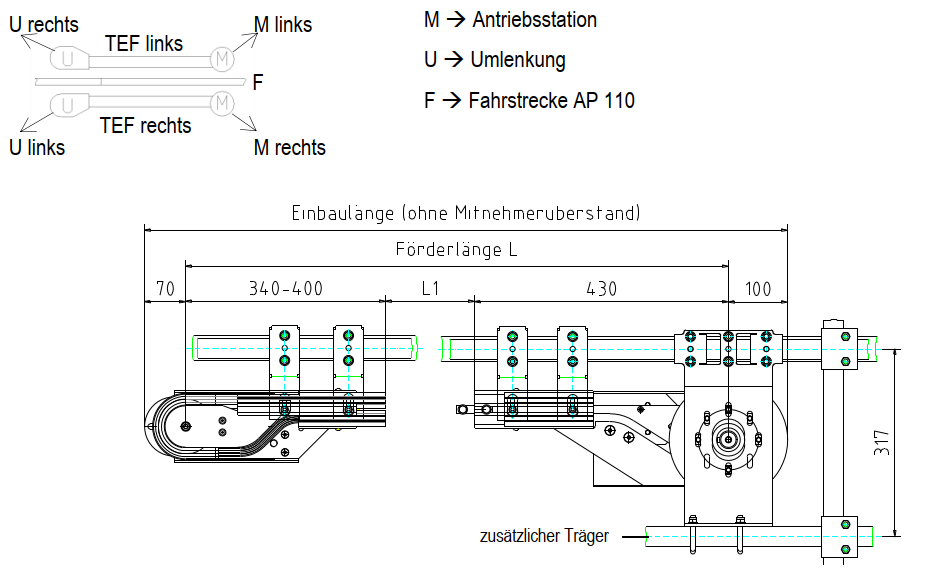

3.3 Transelastik Förderer (TEF)
L1 = L + Bogenumfang Minimale Einbaulänge EL = 940 mm (max. gespannt 990 mm) Minimale Förderlänge L = 770 mm (max. gespannt 830 mm) Maximaler Spannweg = 60 mm
