2. Schulung - Einführung das Graphical Studio
2.1. Thematische Gliederung
Session 1 von Schulung 2: Einrichtung und Konfiguration eines Graphical Studios

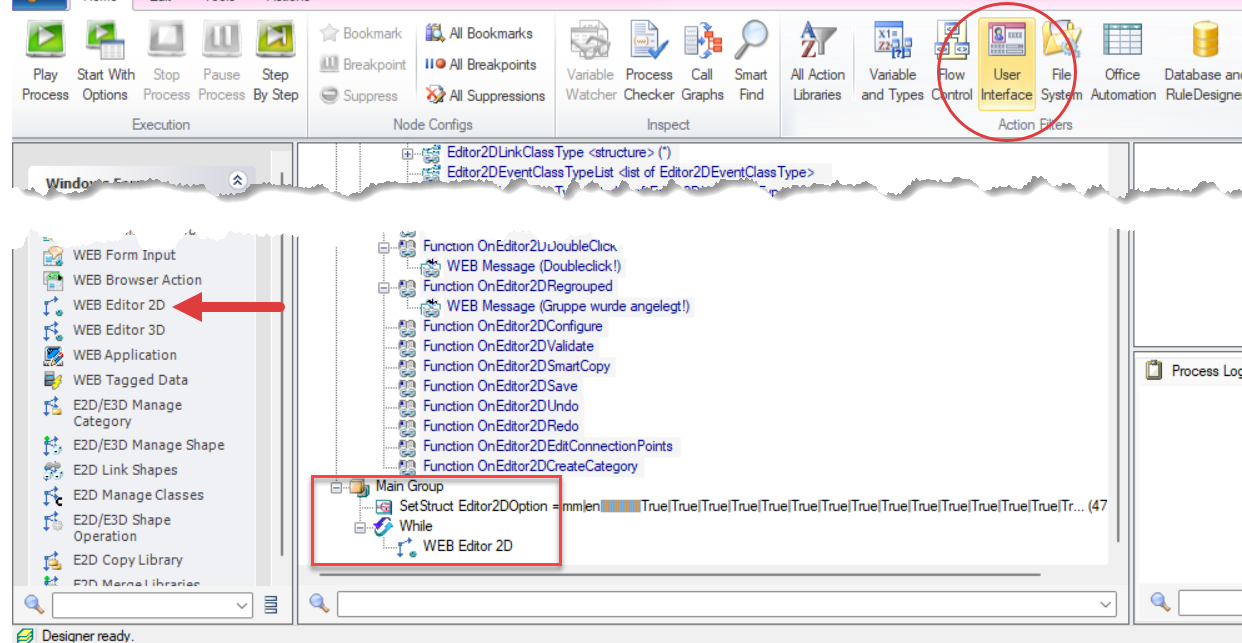

- WebEditor2d-> Types (Baustein -> Userinterface)
- Verknüpfung von WebEditor2d mit Editor2DOption zur Verwaltung der Configuration der Umgebung
Session 2 von Schulung 2: Aufbau einer eigenen Library
- ab 1:45 Kopie der Library
- Erzeugung eines eigenen Shapes am Beispiel der Säule
2.2. Video des Mitschnitts
\\195.243.223.8\allgemein\RuleDesigner\2023-11-06-RuleDesigner-Configurator-Schulung_2.mp4
2.3. Inhalte je Zeitstempel
Hier zählt immer der angezeigte Zeitstempel von Teams im im Recording in der linken oberen Ecke.
| Zeit [h:mm] | Thema |
|---|---|
| 0:22 | WebEditor2d-> Types (Baustein, Userinterface) |
| 0:23 | Anlegen der Globalenvariable ShapeList vom Typ Editor2DShapeTypeList zur Verwaltung alle Shapes |
| 0:25 | verknüpfung von WebEditor2d mit Editor2DOption zur Verwaltung der Configuration der Umgebung |
| 0:26 | Befüllung der Editor2dOption mit der Bibliothek ShapeLibrary (liegt in RDConfigurator/WebApi/Editor2D/DefaultLibrary) |
| 0:28 | Web Graphical Editor Library Wizard zur Definition der Bibliothek |
| 0:30 | Start der Defaultsession mit Baum aus der Defaultlibrary |
| 0:31 | Einschränkung der Shapes im Graphical Editor |
| 0:32 | Aktivierung aller Eigenschaften der Defaultlibrary. Visualisierung der aktivierten |
| 0:34 | Editing PageShowToolsOnToolbar, UndoRedo: Pfeile, DrawTools: (Polyline, Line, ...), SmartlineCopy |
| 0:39 | Button Pressed: Aufruf einer Callbackfunktion |
| 0:42 | Grid button tool: Erzeugung von Mustern in 2D/3D, siehe auch Muster |
| 0:45 | Dreieck in 2D ist eine Verschiebung in 3D |
| 0:46 | Grouptools: OnEditor2dGrouped als Callbackfunktion |
| 0:48 | Beispiel für Gruppierung: Callbackfunktion: drop von WebMessage in Regrouped Funktion |
| 0:51 | Suche im WebGraphical Editor Library Wizard nach der Callbackfunktion |
| 0:52 | Beispiel für Callback an Ctrl-V: Änderung der Einstellung am OBjekt |
| 0:53 | Beispiel für Callback von Doppelklick: |
| 0:54 | Freigabe an ShapeEvents in den Options für alle Events für die Reaktionen die man will. Zusätzlich am Shape selbst |
| 0:58 | Help button: HTML Seiten, welche auch in der Default Library liegen (siehe auch 0:57) |
| 1:00 | Neues Shape anlegen im WebGraphical Editor Library |
| 1:02 | Erklärung der Inhalte von RDConfigurator/WebApi/Editor2D/DefaultLibrary |
| 1:02:30 | Pfad zur Ablage der .html Datei mit der Hilfe |
| 1:07 | Frage von Simon: Das Objekt wird nach der Bestätigung mit OK in die Variable Shapelist geschrieben |
| 1:12 | Pause |
| 1:18 | Vergabe einer id in der Library bzw. in der Session |
| 1:24 | Umrechnung pixel, inch, mm am Shape |
| 1:25 | Erklärung weiterer Element im Editor2dOption |
| 1:27 | Frage zur Kollisionsprüfung: Nur Check der BoundingBox des Objektes gegeneinander, siehe Boundingbox |
| 1:30 | Editor2dOption: Autosave, DoExportImage2D |
| 1:33 | Editor2dOption: EnterBehaviour (für Polyline, z.B. bei der Angabe von FINISH/CLOSE) |
| 1:43 | Umgebung: Erstellung der Sesssion aus dem Git Repo. |
| 1:45 | Erklärung des Konzeptes der Trennung der Pfade git Repo und Installation |
| 1:52 | Kreisels als Assembly von Motor-/Spannstation und Bändern |
| 1:58 | Erklärung der Buttons FAB: Speziell Button Raster |
| 1:59 | Callbackfunktion zum Raster |
| 2:03 | Callbackfunktion zum Import |
| 2:08 | Beispiel: Eigene Library erstellen. Kopieren der DefaultLibrary im Explorer für Gerüst |
| 2:09 | Kopierte Default-Library aufräumen, nicht benötigtes löschen |
| 2:11 | Definiere 1 Zoll Säule |
| 2:15 | Zeichnen der Säule im Inkscape |
| 2:21 | Speichern der Säule als svg |
| 2:24 | Export als 32/64 pixel grosses Icon |
| 2:26 | Erstellung eines Verweises auf die Pfade der Icons im Shape |
| 2:29 | Angabe der echten Größe |
| 2:33 | Definition der Connection Points |
| 2:37 | Korrektur des Zeichnungsbereichs und der Zeichnung selbst |
| 2:40 | Neue 1 Zoll Säule |
| 2:44 | RE-Import in den RD Configurator |
| 2:46 | neue Connection Points definiert im Web Graphical Editor |
| 2:47 | Reparatur des svg Files und neu laden im RD Configurator |
| 2:53 | Erzeugung der Säule im SolidEdge |
| 2:56 | Export als .stl und .prt |
| 2:57 | Import der 3d Information in RD Configurator (Festlegung des Centers in 3D und im Graphical Studio) |
| 2:59 | Koordinatensystem in 3D und 2D |
2.4. Lessons learned
Die SVG Datei muß im Inkscape im Hintergrund der Datei (Dokumenteneinstellungen -> Seitengröße -> BEnutzerdefiniert) die Länge und Breite des Elements (in mm) haben, welches dargestellt werden soll. Icongröß0e und Dokumentengröße im Inkscape müssen übereinsteimmen.
